1. 概述

本文主要分享 Netty 的项目结构。
希望通过本文能让胖友对 Netty 的整体项目有个简单的了解。

在拉取 Netty 项目后，我们会发现拆分了好多 Maven 项目。是不是内心一紧，产生了恐惧感？不要方，我们就是继续怼。

2. 代码统计

这里先分享一个小技巧。笔者在开始源码学习时，会首先了解项目的代码量。

第一种方式，使用 IDEA Statistic 插件，统计整体代码量。

我们可以粗略的看到，总的代码量在 251365 行。这其中还包括单元测试，示例等等代码。
所以，不慌。

第二种方式，使用 Shell 脚本命令逐个 Maven 模块统计 。

一般情况下，笔者使用 find . -name "*.java"|xargs cat|grep -v -e ^$ -e ^\s*\/\/.*$|wc -l 。这个命令只过滤了部分注释，所以相比 IDEA Statistic 会偏多。

当然，考虑到准确性，胖友需要手动 cd 到每个 Maven 项目的 src/main/java 目录下，以达到排除单元测试的代码量。

• 😈 偷懒了下，暂时只统计核心模块，未统计拓展模块。

3. 架构图

在看具体每个 Netty 的 Maven 项目之前，我们还是先来看看 Netty 的整体架构图。

• Core ：核心部分，是底层的网络通用抽象和部分实现。
  • Extensible Event Model ：可拓展的事件模型。Netty 是基于事件模型的网络应用框架。
  • Universal Communication API ：通用的通信 API 层。Netty 定义了一套抽象的通用通信层的 API 。
  • Zero-Copy-Capable Rich Byte Buffer ：支持零拷贝特性的 Byte Buffer 实现。
• Transport Services ：传输( 通信 )服务，具体的网络传输的定义与实现。
  • Socket & Datagram ：TCP 和 UDP 的传输实现。
  • HTTP Tunnel ：HTTP 通道的传输实现。
  • In-VM Piple ：JVM 内部的传输实现。😈 理解起来有点怪，后续看具体代码，会易懂。
• Protocol Support ：协议支持。Netty 对于一些通用协议的编解码实现。例如：HTTP、Redis、DNS 等等。

4. 项目依赖图

Netty 的 Maven 项目之间主要依赖如下图：

• 本图省略非主要依赖。例如，handler-proxy 对 codec 有依赖，但是并未画出。
• 本图省略非主要的项目。例如，resolver、testsuite、example 等等。

下面，我们来详细介绍每个项目。

5. common

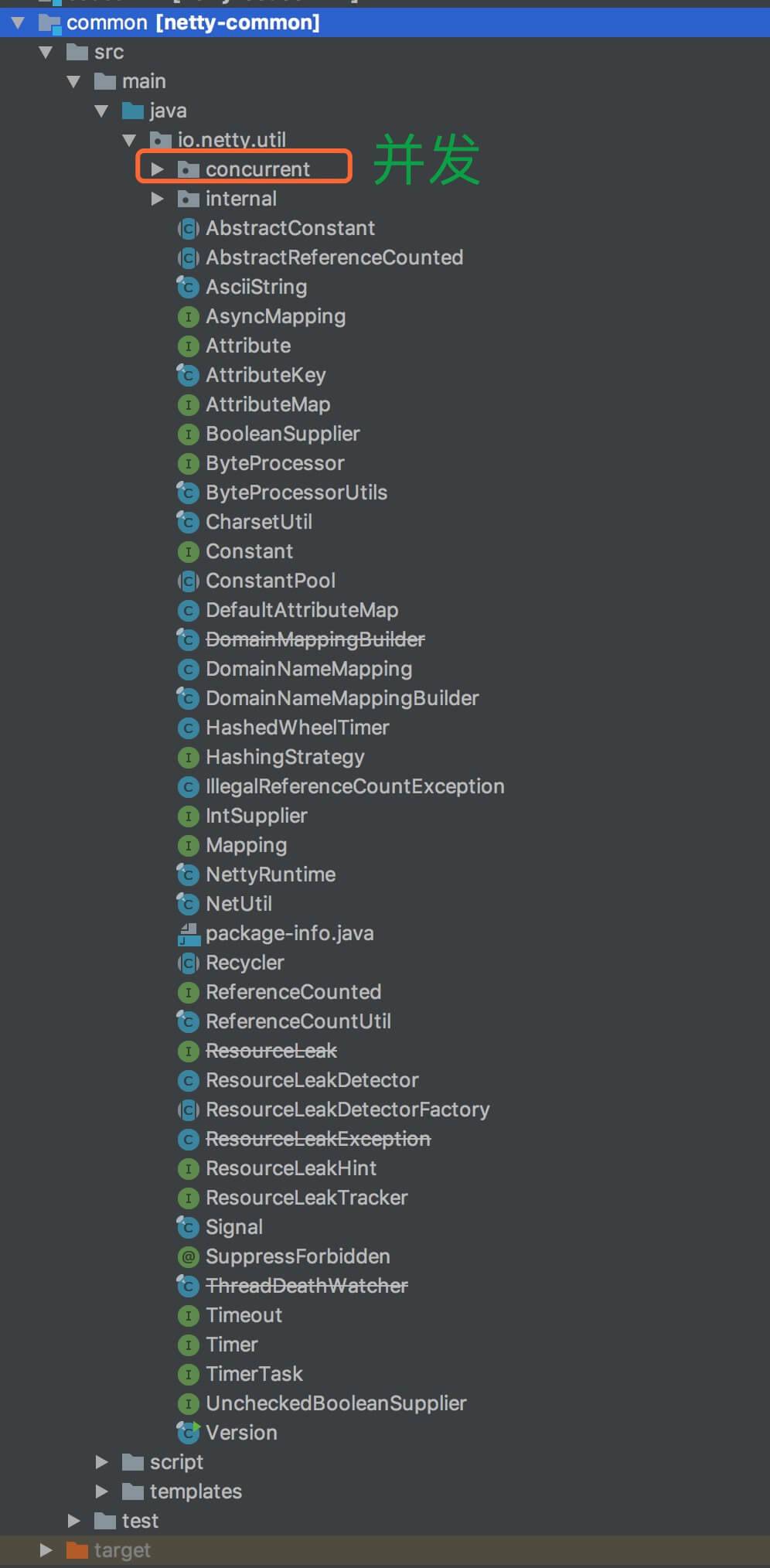

common 项目，该项目是一个通用的工具类项目，几乎被所有的其它项目依赖使用，它提供了一些数据类型处理工具类，并发编程以及多线程的扩展，计数器等等通用的工具类。

6. buffer

该项目实现了 Netty 架构图中的 Zero-Copy-Capable Rich Byte Buffer 。

buffer 项目，该项目下是 Netty 自行实现的一个 Byte Buffer 字节缓冲区。该包的实现相对于 JDK 自带的 ByteBuffer 有很多优点：无论是 API 的功能，使用体验，性能都要更加优秀。它提供了一系列( 多种 )的抽象定义以及实现，以满足不同场景下的需要。

7. transport

该项是核心项目，实现了 Netty 架构图中 Transport Services、Universal Communication API 和 Extensible Event Model 等多部分内容。

transport 项目，该项目是网络传输通道的抽象和实现。它定义通信的统一通信 API ，统一了 JDK 的 OIO、NIO ( 不包括 AIO )等多种编程接口。

另外，它提供了多个子项目，实现不同的传输类型。例如：transport-native-epoll、transport-native-kqueue、transport-rxtx、transport-udt 和 transport-sctp 等等。

8. codec

该项目实现了Netty 架构图中的 Protocol Support 。

codec 项目，该项目是协议编解码的抽象与部分实现：JSON、Google Protocol、Base64、XML 等等。

另外，它提供了多个子项目，实现不同协议的编解码。例如：codec-dns、codec-haproxy、codec-http、codec-http2、codec-mqtt、codec-redis、codec-memcached、codec-smtp、codec-socks、codec-stomp、codec-xml 等等。

9. handler

handler 项目，该项目是提供内置的连接通道处理器( ChannelHandler )实现类。例如：SSL 处理器、日志处理器等等。

另外，它提供了一个子项目 handler-proxy ，实现对 HTTP、Socks 4、Socks 5 的代理转发。

10. example

example 项目，该项目是提供各种 Netty 使用示例，良心开源项目。

11. 其它项目

Netty 中还有其它项目，考虑到不是本系列的重点，就暂时进行省略。

• all ：All In One 的 pom 声明。
• bom ：Netty Bill Of Materials 的缩写，不了解的胖友，可以看看 《Maven 与Spring BOM( Bill Of Materials )简化 Spring 版本控制》 。
• microbench ：微基准测试。
• resolver ：终端( Endpoint ) 的地址解析器。
• resolver-dns
• tarball ：All In One 打包工具。

• testsuite ：测试集。

  测试集( TestSuite ) ：测试集是把多个相关测试归入一个组的表达方式。在 Junit 中，如果我们没有明确的定义一个测试集，那么 Juint 会自动的提供一个测试集。一个测试集一般将同一个包的测试类归入一组。

• testsuite-autobahhn

• testsuite-http2
• testsuite-osgi

666. 彩蛋

本文基于杨武兵大佬的 《Netty 源码分析系列 —— 概述》 进行修改。
