精尽 Netty 源码解析 —— ChannelPipeline（五）之 Inbound 事件的传播

1. 概述

本文我们来分享，在 pipeline 中的 Inbound 事件的传播。我们先来回顾下 Inbound 事件的定义：

老艿艿：B01、B02 等等，是我们每条定义的编号。

[x] B01：Inbound 事件是【通知】事件, 当某件事情已经就绪后, 通知上层.

老艿艿：B01 = B02 + B03
[x] B02：Inbound 事件发起者是 Unsafe
[x] B03：Inbound 事件的处理者是 TailContext, 如果用户没有实现自定义的处理方法, 那么Inbound 事件默认的处理者是 TailContext, 并且其处理方法是空实现.
[x] B04：Inbound 事件在 Pipeline 中传输方向是 head( 头 ) -> tail( 尾 )
[x] B05：在 ChannelHandler 中处理事件时, 如果这个 Handler 不是最后一个 Handler, 则需要调用 ctx.fireIN_EVT (例如 ctx.fireChannelActive ) 将此事件继续传播下去. 如果不这样做, 那么此事件的传播会提前终止.
[x] B06：Inbound 事件流: Context.fireIN_EVT -> Connect.findContextInbound -> nextContext.invokeIN_EVT -> nextHandler.IN_EVT -> nextContext.fireIN_EVT

Outbound 和 Inbound 事件十分的镜像，所以，接下来我们来跟着的代码，和《精尽 Netty 源码解析 —— ChannelPipeline（四）之 Outbound 事件的传播》会非常相似。

2. ChannelInboundInvoker

在 io.netty.channel.ChannelInboundInvoker 接口中，定义了所有 Inbound 事件对应的方法：

ChannelInboundInvoker fireChannelRegistered();
ChannelInboundInvoker fireChannelUnregistered();

ChannelInboundInvoker fireChannelActive();
ChannelInboundInvoker fireChannelInactive();

ChannelInboundInvoker fireExceptionCaught(Throwable cause);

ChannelInboundInvoker fireUserEventTriggered(Object event);

ChannelInboundInvoker fireChannelRead(Object msg);
ChannelInboundInvoker fireChannelReadComplete();

ChannelInboundInvoker fireChannelWritabilityChanged();

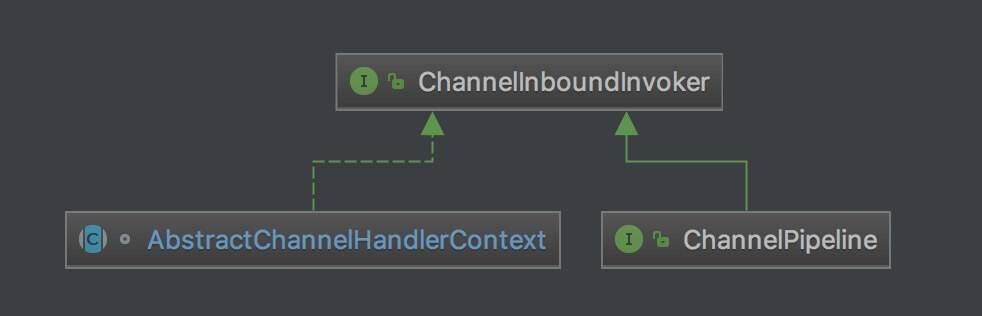

而 ChannelInboundInvoker 的部分子类/接口如下图：

我们可以看到类图，有 ChannelPipeline、AbstractChannelHandlerContext 都继承/实现了该接口。那这意味着什么呢？我们继续往下看。
相比来说，Channel 实现了 ChannelOutboundInvoker 接口，但是不实现 ChannelInboundInvoker 接口。

在《精尽 Netty 源码解析 —— 启动（一）之服务端》中，我们可以看到 Inbound 事件的其中之一 fireChannelActive ，本文就以 fireChannelActive 的过程，作为示例。调用栈如下：

调用栈

AbstractUnsafe#bind(final SocketAddress localAddress, final ChannelPromise promise) 方法，代码如下：

@Override
public final void bind(final SocketAddress localAddress, final ChannelPromise promise) {
    // 判断是否在 EventLoop 的线程中。
    assertEventLoop();

    // ... 省略部分代码

    // 记录 Channel 是否激活
    boolean wasActive = isActive();

    // 绑定 Channel 的端口
    doBind(localAddress);

    // 若 Channel 是新激活的，触发通知 Channel 已激活的事件。
    if (!wasActive && isActive()) {
        invokeLater(new Runnable() {
            @Override
            public void run() {
                pipeline.fireChannelActive(); // <1>
            }
        });
    }

    // 回调通知 promise 执行成功
    safeSetSuccess(promise);
}

在 <1> 处，调用 ChannelPipeline#fireChannelActive() 方法。
- Unsafe 是 fireChannelActive 的发起者，这符合 Inbound 事件的定义 B02 。
- 那么接口下，让我们看看 ChannelPipeline#fireChannelActive() 方法的具体实现。

3. DefaultChannelPipeline

DefaultChannelPipeline#fireChannelActive() 方法的实现，代码如下：

@Override
public final ChannelPipeline fireChannelActive() {
    AbstractChannelHandlerContext.invokeChannelActive(head);
    return this;
}

在方法内部，会调用 AbstractChannelHandlerContext#invokeChannelActive(final AbstractChannelHandlerContext next) 方法，而方法参数是 head ，这符合 Inbound 事件的定义 B04 。
- 实际上，HeadContext 的该方法，继承自 AbstractChannelHandlerContext 抽象类，而 AbstractChannelHandlerContext 实现了 ChannelInboundInvoker 接口。从这里可以看出，对于 ChannelInboundInvoker 接口方法的实现，ChannelPipeline 对它的实现，会调用 AbstractChannelHandlerContext 的对应方法( 有一点绕，胖友理解下 )。

4. AbstractChannelHandlerContext#invokeChannelActive

AbstractChannelHandlerContext#invokeChannelActive(final AbstractChannelHandlerContext next) 静态方法，代码如下：

 1: static void invokeChannelActive(final AbstractChannelHandlerContext next) {
 2:     // 获得下一个 Inbound 节点的执行器
 3:     EventExecutor executor = next.executor();
 4:     // 调用下一个 Inbound 节点的 Channel active 方法
 5:     if (executor.inEventLoop()) {
 6:         next.invokeChannelActive();
 7:     } else {
 8:         executor.execute(new Runnable() {
 9:             @Override
10:             public void run() {
11:                 next.invokeChannelActive();
12:             }
13:         });
14:     }
15: }

方法参数 next ，下一个 Inbound 节点。
第 3 行：调用 AbstractChannelHandlerContext#executor() 方法，获得下一个 Inbound 节点的执行器。

第 4 至 14 行：调用 AbstractChannelHandlerContext#invokeChannelActive() 方法，调用下一个 Inbound 节点的 Channel active 方法。

在「3. DefaultChannelPipeline」中，我们可以看到传递的第一个 next 方法参数为 head( HeadContext ) 节点。

代码如下：

 1: private void invokeChannelActive() {
 2:     if (invokeHandler()) { // 判断是否符合的 ChannelHandler
 3:         try {
 4:             // 调用该 ChannelHandler 的 Channel active 方法
 5:             ((ChannelInboundHandler) handler()).channelActive(this);
 6:         } catch (Throwable t) {
 7:             notifyHandlerException(t);  // 通知 Inbound 事件的传播，发生异常
 8:         }
 9:     } else {
10:         // 跳过，传播 Inbound 事件给下一个节点
11:         fireChannelActive();
12:     }
13: }

第 2 行：调用 #invokeHandler() 方法，判断是否符合的 ChannelHandler 。
第 9 至 12 行：若是不符合的 ChannelHandler ，则跳过该节点，调用 AbstractChannelHandlerContext#fireChannelActive( 方法，传播 Inbound 事件给下一个节点。详细解析，见「6. AbstractChannelHandlerContext#fireChannelActive」。

第 2 至 8 行：若是符合的 ChannelHandler ：

第 5 行：调用 ChannelHandler 的 #channelActive(ChannelHandlerContext ctx) 方法，处理 Channel active 事件。

😈 实际上，此时节点的数据类型为 DefaultChannelHandlerContext 类。若它被认为是 Inbound 节点，那么他的处理器的类型会是 ChannelInboundHandler 。而 io.netty.channel.ChannelInboundHandler 类似 ChannelInboundInvoker ，定义了对每个 Inbound 事件的处理。代码如下：

void channelRegistered(ChannelHandlerContext ctx) throws Exception;
void channelUnregistered(ChannelHandlerContext ctx) throws Exception;

void channelActive(ChannelHandlerContext ctx) throws Exception;
void channelInactive(ChannelHandlerContext ctx) throws Exception;

void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception;

void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception;
void channelReadComplete(ChannelHandlerContext ctx) throws Exception;

void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception;

@Override
@SuppressWarnings("deprecation")
void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception; // 不属于 Inbound 事件

胖友自己对比下噢。

如果节点的 ChannelInboundHandler#channelActive(ChannelHandlerContext ctx 方法的实现，不调用 AbstractChannelHandlerContext#fireChannelActive() 方法，就不会传播 Inbound 事件给下一个节点。这就是 Inbound 事件的定义 B05 。可能有点绕，我们来看下 Netty LoggingHandler 对该方法的实现代码：

final class LoggingHandler implements ChannelInboundHandler, ChannelOutboundHandler {

    // ... 省略无关方法

    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        // 打印日志
        if (logger.isEnabled(internalLevel)) {
            logger.log(internalLevel, format(ctx, "ACTIVE"));
        }
        // 传递 Channel active 事件，给下一个节点
        ctx.fireChannelActive(); // <1>
    }
}

如果把 <1> 处的代码去掉，Channel active 事件事件将不会传播给下一个节点！！！一定要注意。

这块的逻辑非常重要，如果胖友觉得很绕，一定要自己多调试 + 调试 + 调试。

第 7 行：如果发生异常，调用 #notifyHandlerException(Throwable) 方法，通知 Inbound 事件的传播，发生异常。详细解析，见《精尽 Netty 源码解析 —— ChannelPipeline（六）之异常事件的传播》。

5. HeadContext

HeadContext#invokeChannelActive() 方法，代码如下：

@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
    // 传播 Channel active 事件给下一个 Inbound 节点 <1>
    ctx.fireChannelActive();

    // 执行 read 逻辑 <2>
    readIfIsAutoRead();
}

<1> 处，调用 AbstractChannelHandlerContext#fireChannelActive() 方法，传播 Channel active 事件给下一个 Inbound 节点。详细解析，见「6. AbstractChannelHandlerContext」中。

<2> 处，调用 HeadContext#readIfIsAutoRead() 方法，执行 read 逻辑。代码如下：

// HeadContext.java
private void readIfIsAutoRead() {
    if (channel.config().isAutoRead()) {
        channel.read();
    }
}

// AbstractChannel.java
@Override
public Channel read() {
    pipeline.read();
    return this;
}

该方法内部，会调用 Channel#read() 方法，而后通过 pipeline 传递该 read OutBound 事件，最终调用 HeadContext#read() 方法，代码如下：
@Override
public void read(ChannelHandlerContext ctx) {
unsafe.beginRead();
}
- 后续的逻辑，便是《精尽 Netty 源码分析 —— 启动（一）之服务端》的 3.13.3 beginRead 小节，胖友可以自己再去回顾下。
这里说的是 OutBound 事件，不是本文的 InBound 事件。所以，胖友不要搞混哈。只能说是对《精尽 Netty 源码分析 —— 启动（一）之服务端》的 3.13.3 beginRead 小节的补充。

6. AbstractChannelHandlerContext#fireChannelActive

AbstractChannelHandlerContext#fireChannelActive() 方法，代码如下：

@Override
public ChannelHandlerContext fireChannelActive() {
    // 获得下一个 Inbound 节点的执行器
    // 调用下一个 Inbound 节点的 Channel active 方法
    invokeChannelActive(findContextInbound());
    return this;
}

【重要】调用 AbstractChannelHandlerContext#findContextInbound() 方法，获得下一个 Inbound 节点的执行器。代码如下：

private AbstractChannelHandlerContext findContextInbound() {
    // 循环，向后获得一个 Inbound 节点
    AbstractChannelHandlerContext ctx = this;
    do {
        ctx = ctx.next;
    } while (!ctx.inbound);
    return ctx;
}

循环，向后获得一个 Inbound 节点。
循环，向后获得一个 Inbound 节点。
循环，向后获得一个 Inbound 节点。
😈 重要的事情说三遍，对于 Inbound 事件的传播，是从 pipeline 的头部到尾部，这符合 Inbound 事件的定义 B04 。

调用 AbstractChannelHandlerContext#invokeChannelActive(AbstractChannelHandlerContext) 静态方法，调用下一个 Inbound 节点的 Channel active 方法。即，又回到「4. AbstractChannelHandlerContext#invokeChannelActive」的开头。

本小节的整个代码实现，就是 Inbound 事件的定义 B06 的体现。而随着 Inbound 事件在节点不断从 pipeline 的头部到尾部的传播，最终会到达 TailContext 节点。

7. TailContext

TailContext#channelActive(ChannelHandlerContext ctx) 方法，代码如下：

@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
    onUnhandledInboundChannelActive();
}

在方法内部，会调用 DefaultChannelPipeline#onUnhandledInboundChannelActive() 方法，代码如下：
/**
* Called once the {@link ChannelInboundHandler#channelActive(ChannelHandlerContext)}event hit
* the end of the {@link ChannelPipeline}.
*/
protected void onUnhandledInboundChannelActive() {
}
- 该方法是个空方法，这符合 Inbound 事件的定义 B03 。
- 至此，整个 pipeline 的 Inbound 事件的传播结束。

8. 关于其他 Inbound 事件

本文暂时只分享了 firecChannelActive 这个 Inbound 事件。剩余的其他事件，胖友可以自己进行调试和理解。例如：fireChannelRegistered 事件，并且结合《精尽 Netty 源码分析 —— 启动（一）之服务端》一文。

666. 彩蛋

推荐阅读文章：

闪电侠《netty 源码分析之 pipeline(二)》

感觉上来说，Inbound 事件的传播，比起 Outbound 事件的传播，会相对“绕”一点点。简化来说，实际大概是如下：

Unsafe 开始 => DefaultChannelPipeline#fireChannelActive

=> HeadContext#invokeChannelActive => DefaultChannelHandlerContext01#fireChannelActive

=> DefaultChannelHandlerContext01#invokeChannelActive => DefaultChannelHandlerContext02#fireChannelActive
...
=> DefaultChannelHandlerContext99#fireChannelActive => TailContext#fireChannelActive

=> TailContext#invokeChannelActive => 结束

笔者觉得可能解释的也有点“绕”，如果不理解或者有地方写的有误解，欢迎来叨叨，以便我们能一起优化这篇文章。
