精尽 Netty 源码解析 —— EventLoop（一）之 Reactor 模型

1. 概述

从本文开始，我们来分享 Netty 非常重要的一个组件 EventLoop 。在看 EventLoop 的具体实现之前，我们先来对 Reactor 模型做个简单的了解。

为什么要了解 Reactor 模型呢？因为 EventLoop 是 Netty 基于 Reactor 模型的思想进行实现。所以理解 Reactor 模型，对于我们理解 EventLoop 会有很大帮助。

我们来看看 Reactor 模型的核心思想：

将关注的 I/O 事件注册到多路复用器上，一旦有 I/O 事件触发，将事件分发到事件处理器中，执行就绪 I/O 事件对应的处理函数中。模型中有三个重要的组件：

多路复用器：由操作系统提供接口，Linux 提供的 I/O 复用接口有select、poll、epoll 。

事件分离器：将多路复用器返回的就绪事件分发到事件处理器中。

事件处理器：处理就绪事件处理函数。

初步一看，Java NIO 符合 Reactor 模型啊？因为 Reactor 有 3 种模型实现：

单 Reactor 单线程模型
单 Reactor 多线程模型
多 Reactor 多线程模型

😈 由于老艿艿不擅长相对理论文章的内容编写，所以「2.」、「3.」、「4.」小节的内容，我决定一本正经的引用基友 wier 的《【NIO 系列】—— 之Reactor 模型》。

2. 单 Reactor 单线程模型

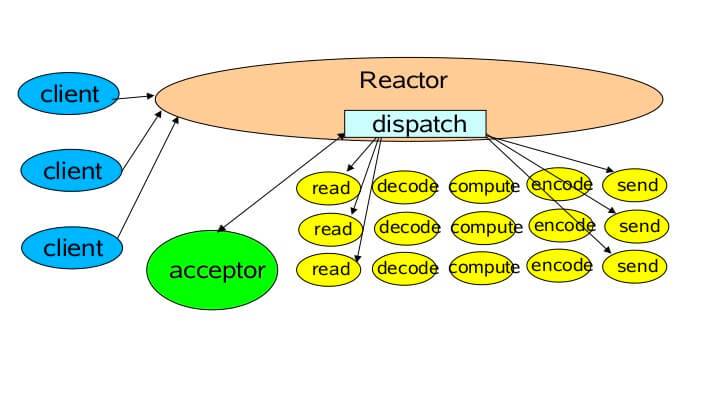

示例图如下：

单 Reactor 单线程模型

老艿艿：示例代码主要表达大体逻辑，比较奔放。所以，胖友理解大体意思就好。

Reactor 示例代码如下：

/**
* 等待事件到来，分发事件处理
*/
class Reactor implements Runnable {

  private Reactor() throws Exception {
      SelectionKey sk = serverSocket.register(selector, SelectionKey.OP_ACCEPT);
      // attach Acceptor 处理新连接
      sk.attach(new Acceptor());
  }

  @Override
  public void run() {
      try {
          while (!Thread.interrupted()) {
              selector.select();
              Set selected = selector.selectedKeys();
              Iterator it = selected.iterator();
              while (it.hasNext()) {
                  it.remove();
                  //分发事件处理
                  dispatch((SelectionKey) (it.next()));
              }
          }
      } catch (IOException ex) {
          //do something
      }
  }

  void dispatch(SelectionKey k) {
      // 若是连接事件获取是acceptor
      // 若是IO读写事件获取是handler
      Runnable runnable = (Runnable) (k.attachment());
      if (runnable != null) {
          runnable.run();
      }
  }

}

老艿艿：示例的 Handler 的代码实现应该是漏了。胖友脑补一个实现 Runnable 接口的 Handler 类。😈

这是最基础的单 Reactor 单线程模型。

Reactor 线程，负责多路分离套接字。

有新连接到来触发 OP_ACCEPT 事件之后，交由 Acceptor 进行处理。
有 IO 读写事件之后，交给 Handler 处理。

Acceptor 主要任务是构造 Handler 。

在获取到 Client 相关的 SocketChannel 之后，绑定到相应的 Handler 上。
对应的 SocketChannel 有读写事件之后，基于 Reactor 分发，Handler 就可以处理了。

注意，所有的 IO 事件都绑定到 Selector 上，由 Reactor 统一分发。

该模型适用于处理器链中业务处理组件能快速完成的场景。不过，这种单线程模型不能充分利用多核资源，所以实际使用的不多。

3. 单 Reactor 多线程模型

示例图如下：

单 Reactor 多线程模型

相对于第一种单线程的模式来说，在处理业务逻辑，也就是获取到 IO 的读写事件之后，交由线程池来处理，这样可以减小主 Reactor 的性能开销，从而更专注的做事件分发工作了，从而提升整个应用的吞吐。

MultiThreadHandler 示例代码如下：

/**
* 多线程处理读写业务逻辑
*/
class MultiThreadHandler implements Runnable {
  public static final int READING = 0, WRITING = 1;
  int state;
  final SocketChannel socket;
  final SelectionKey sk;

  //多线程处理业务逻辑
  ExecutorService executorService = Executors.newFixedThreadPool(Runtime.getRuntime().availableProcessors());


  public MultiThreadHandler(SocketChannel socket, Selector sl) throws Exception {
      this.state = READING;
      this.socket = socket;
      sk = socket.register(selector, SelectionKey.OP_READ);
      sk.attach(this);
      socket.configureBlocking(false);
  }

  @Override
  public void run() {
      if (state == READING) {
          read();
      } else if (state == WRITING) {
          write();
      }
  }

  private void read() {
      //任务异步处理
      executorService.submit(() -> process());

      //下一步处理写事件
      sk.interestOps(SelectionKey.OP_WRITE);
      this.state = WRITING;
  }

  private void write() {
      //任务异步处理
      executorService.submit(() -> process());

      //下一步处理读事件
      sk.interestOps(SelectionKey.OP_READ);
      this.state = READING;
  }

  /**
    * task 业务处理
    */
  public void process() {
      //do IO ,task,queue something
  }
}

在 #read() 和 #write() 方法中，提交 executorService 线程池，进行处理。

4. 多 Reactor 多线程模型

示例图如下：

多 Reactor 多线程模型

第三种模型比起第二种模型，是将 Reactor 分成两部分：

mainReactor 负责监听 ServerSocketChannel ，用来处理客户端新连接的建立，并将建立的客户端的 SocketChannel 指定注册给 subReactor 。
subReactor 维护自己的 Selector ，基于 mainReactor 建立的客户端的 SocketChannel 多路分离 IO 读写事件，读写网络数据。对于业务处理的功能，另外扔给 worker 线程池来完成。

MultiWorkThreadAcceptor 示例代码如下：

/**
* 多work 连接事件Acceptor,处理连接事件
*/
class MultiWorkThreadAcceptor implements Runnable {

  // cpu线程数相同多work线程
  int workCount = Runtime.getRuntime().availableProcessors();
  SubReactor[] workThreadHandlers = new SubReactor[workCount];
  volatile int nextHandler = 0;

  public MultiWorkThreadAcceptor() {
      this.init();
  }

  public void init() {
      nextHandler = 0;
      for (int i = 0; i < workThreadHandlers.length; i++) {
          try {
              workThreadHandlers[i] = new SubReactor();
          } catch (Exception e) {
          }
      }
  }

  @Override
  public void run() {
      try {
          SocketChannel c = serverSocket.accept();
          if (c != null) {// 注册读写
              synchronized (c) {
                  // 顺序获取SubReactor，然后注册channel
                  SubReactor work = workThreadHandlers[nextHandler];
                  work.registerChannel(c);
                  nextHandler++;
                  if (nextHandler >= workThreadHandlers.length) {
                      nextHandler = 0;
                  }
              }
          }
      } catch (Exception e) {
      }
  }
}

SubReactor 示例代码如下：

/**
* 多work线程处理读写业务逻辑
*/
class SubReactor implements Runnable {
  final Selector mySelector;

  //多线程处理业务逻辑
  int workCount =Runtime.getRuntime().availableProcessors();
  ExecutorService executorService = Executors.newFixedThreadPool(workCount);


  public SubReactor() throws Exception {
      // 每个SubReactor 一个selector
      this.mySelector = SelectorProvider.provider().openSelector();
  }

  /**
    * 注册chanel
    *
    * @param sc
    * @throws Exception
    */
  public void registerChannel(SocketChannel sc) throws Exception {
      sc.register(mySelector, SelectionKey.OP_READ | SelectionKey.OP_CONNECT);
  }

  @Override
  public void run() {
      while (true) {
          try {
          //每个SubReactor 自己做事件分派处理读写事件
              selector.select();
              Set<SelectionKey> keys = selector.selectedKeys();
              Iterator<SelectionKey> iterator = keys.iterator();
              while (iterator.hasNext()) {
                  SelectionKey key = iterator.next();
                  iterator.remove();
                  if (key.isReadable()) {
                      read();
                  } else if (key.isWritable()) {
                      write();
                  }
              }

          } catch (Exception e) {

          }
      }
  }

  private void read() {
      //任务异步处理
      executorService.submit(() -> process());
  }

  private void write() {
      //任务异步处理
      executorService.submit(() -> process());
  }

  /**
    * task 业务处理
    */
  public void process() {
      //do IO ,task,queue something
  }
}

从代码中，我们可以看到：

mainReactor 主要用来处理网络 IO 连接建立操作，通常，mainReactor 只需要一个，因为它一个线程就可以处理。
subReactor 主要和建立起来的客户端的 SocketChannel 做数据交互和事件业务处理操作。通常，subReactor 的个数和 CPU 个数相等，每个 subReactor 独占一个线程来处理。

此种模式中，每个模块的工作更加专一，耦合度更低，性能和稳定性也大大的提升，支持的可并发客户端数量可达到上百万级别。

老艿艿：一般来说，是达到数十万级别。

关于此种模式的应用，目前有很多优秀的框架已经在应用，比如 Mina 和 Netty 等等。上述中去掉线程池的第三种形式的变种，也是 Netty NIO 的默认模式。

5. Netty NIO 客户端

我们来看看 Netty NIO 客户端的示例代码中，和 EventLoop 相关的代码：

// 创建一个 EventLoopGroup 对象
EventLoopGroup group = new NioEventLoopGroup();
// 创建 Bootstrap 对象
Bootstrap b = new Bootstrap();
// 设置使用的 EventLoopGroup
b.group(group);

对于 Netty NIO 客户端来说，仅创建一个 EventLoopGroup 。
一个 EventLoop 可以对应一个 Reactor 。因为 EventLoopGroup 是 EventLoop 的分组，所以对等理解，EventLoopGroup 是一种 Reactor 的分组。
一个 Bootstrap 的启动，只能发起对一个远程的地址。所以只会使用一个 NIO Selector ，也就是说仅使用一个 Reactor 。即使，我们在声明使用一个 EventLoopGroup ，该 EventLoopGroup 也只会分配一个 EventLoop 对 IO 事件进行处理。
因为 Reactor 模型主要使用服务端的开发中，如果套用在 Netty NIO 客户端中，到底使用了哪一种模式呢？
- 如果只有一个业务线程使用 Netty NIO 客户端，那么可以认为是【单 Reactor 单线程模型】。
- 如果有多个业务线程使用 Netty NIO 客户端，那么可以认为是【单 Reactor 多线程模型】。
那么 Netty NIO 客户端是否能够使用【多 Reactor 多线程模型】呢？😈 创建多个 Netty NIO 客户端，连接同一个服务端。那么多个 Netty 客户端就可以认为符合多 Reactor 多线程模型了。
- 一般情况下，我们不会这么干。
- 当然，实际也有这样的示例。例如 Dubbo 或 Motan 这两个 RPC 框架，支持通过配置，同一个 Consumer 对同一个 Provider 实例同时建立多个客户端连接。

6. Netty NIO 服务端

我们来看看 Netty NIO 服务端的示例代码中，和 EventLoop 相关的代码：

// 创建两个 EventLoopGroup 对象
EventLoopGroup bossGroup = new NioEventLoopGroup(1); // 创建 boss 线程组 用于服务端接受客户端的连接
EventLoopGroup workerGroup = new NioEventLoopGroup(); // 创建 worker 线程组 用于进行 SocketChannel 的数据读写
// 创建 ServerBootstrap 对象
ServerBootstrap b = new ServerBootstrap();
// 设置使用的 EventLoopGroup
b.group(bossGroup, workerGroup);

对于 Netty NIO 服务端来说，创建两个 EventLoopGroup 。
- bossGroup 对应 Reactor 模式的 mainReactor ，用于服务端接受客户端的连接。比较特殊的是，传入了方法参数 nThreads = 1 ，表示只使用一个 EventLoop ，即只使用一个 Reactor 。这个也符合我们上面提到的，“通常，mainReactor 只需要一个，因为它一个线程就可以处理”。
- workerGroup 对应 Reactor 模式的 subReactor ，用于进行 SocketChannel 的数据读写。对于 EventLoopGroup ，如果未传递方法参数 nThreads ，表示使用 CPU 个数 Reactor 。这个也符合我们上面提到的，“通常，subReactor 的个数和 CPU 个数相等，每个 subReactor 独占一个线程来处理”。
因为使用两个 EventLoopGroup ，所以符合【多 Reactor 多线程模型】的多 Reactor 的要求。实际在使用时，workerGroup 在读完数据时，具体的业务逻辑处理，我们会提交到专门的业务逻辑线程池，例如在 Dubbo 或 Motan 这两个 RPC 框架中。这样一来，就完全符合【多 Reactor 多线程模型】。
那么可能有胖友可能和我有一样的疑问，bossGroup 如果配置多个线程，是否可以使用多个 mainReactor 呢？我们来分析一波，一个 Netty NIO 服务端同一时间，只能 bind 一个端口，那么只能使用一个 Selector 处理客户端连接事件。又因为，Selector 操作是非线程安全的，所以无法在多个 EventLoop ( 多个线程 )中，同时操作。所以这样就导致，即使 bossGroup 配置多个线程，实际能够使用的也就是一个线程。
那么如果一定一定一定要多个 mainReactor 呢？创建多个 Netty NIO 服务端，并绑定多个端口。

666. 彩蛋

如果 Reactor 模式讲解的不够清晰，或者想要更加深入的理解，推荐阅读如下文章：

wier 《【NIO 系列】—— 之 Reactor 模型》
永顺《Netty 源码分析之三我就是大名鼎鼎的 EventLoop(一)》里面有几个图不错。
Essviv 《Reactor 模型》里面的代码示例不错。
xieshuang 《异步网络模型》内容很高端，一看就是高玩。

另外，还有一个经典的 Proactor 模型，因为 Netty 并未实现，所以笔者就省略了。如果感兴趣的胖友，可以自行 Google 理解下。
