Netty

精尽 Netty 源码解析 —— Buffer 之 Jemalloc（五）PoolArena

1. 概述

在应用程序里，我们可以使用 PooledByteBufAllocator 来创建 ByteBuf 对象。代码如下：

PooledByteBufAllocator.DEFAULT.buffer(1024);
  • 在方法的内部实现，通过 PoolArena 来进行内存分配。

下面，就让我们来看看 PoolArena 具体的代码实现。

FROM 《自顶向下深入分析Netty（十）–JEMalloc分配算法》

为了提高内存分配效率并减少内部碎片，Jemalloc 算法将 Arena 切分为小块 Chunk，根据每块的内存使用率又将小块组合为以下几种状态：QINIT、Q00、Q25、Q50、Q75、Q100 。Chunk 块可以在这几种状态间随着内存使用率的变化进行转移，从而提高分配效率。

2. PoolArena

io.netty.buffer.PoolArena ，实现 PoolArenaMetric 接口，Netty 对 Jemalloc Arena 的抽象实现类。

PoolArena 有两个子类实现：

  • HeapArena ，对 Heap 类型的内存分配。
  • DirectArena ，对 Direct 类型的内存分配。

2.1 构造方法

/**
 * 是否支持 Unsafe 操作
 */
static final boolean HAS_UNSAFE = PlatformDependent.hasUnsafe();

/**
 * 内存分类
 */
enum SizeClass {
    Tiny,
    Small,
    Normal

    // 还有一个隐藏的，Huge
}

/**
 * {@link #tinySubpagePools} 数组的大小
 *
 * 默认为 32
 */
static final int numTinySubpagePools = 512 >>> 4;

/**
 * 所属 PooledByteBufAllocator 对象
 */
final PooledByteBufAllocator parent;

/**
 * 满二叉树的高度。默认为 11 。
 */
private final int maxOrder;
/**
 * Page 大小，默认 8KB = 8192B
 */
final int pageSize;
/**
 * 从 1 开始左移到 {@link #pageSize} 的位数。默认 13 ，1 << 13 = 8192 。
 */
final int pageShifts;
/**
 * Chunk 内存块占用大小。默认为 16M = 16 * 1024  。
 */
final int chunkSize;
/**
 * 判断分配请求内存是否为 Tiny/Small ，即分配 Subpage 内存块。
 *
 * Used to determine if the requested capacity is equal to or greater than pageSize.
 */
final int subpageOverflowMask;

/**
 * {@link #smallSubpagePools} 数组的大小
 *
 * 默认为 23
 */
final int numSmallSubpagePools;

/**
 * 对齐基准
 */
final int directMemoryCacheAlignment;
/**
 * {@link #directMemoryCacheAlignment} 掩码
 */
final int directMemoryCacheAlignmentMask;

/**
 * tiny 类型的 PoolSubpage 数组
 *
 * 数组的每个元素，都是双向链表
 */
private final PoolSubpage<T>[] tinySubpagePools;
/**
 * small 类型的 SubpagePools 数组
 *
 * 数组的每个元素，都是双向链表
 */
private final PoolSubpage<T>[] smallSubpagePools;

// PoolChunkList 之间的双向链表

private final PoolChunkList<T> q050;
private final PoolChunkList<T> q025;
private final PoolChunkList<T> q000;
private final PoolChunkList<T> qInit;
private final PoolChunkList<T> q075;
private final PoolChunkList<T> q100;

/**
 * PoolChunkListMetric 数组
 */
private final List<PoolChunkListMetric> chunkListMetrics;

// Metrics for allocations and deallocations
/**
 * 分配 Normal 内存块的次数
 */
private long allocationsNormal;
// We need to use the LongCounter here as this is not guarded via synchronized block.
/**
 * 分配 Tiny 内存块的次数
 */
private final LongCounter allocationsTiny = PlatformDependent.newLongCounter();
/**
 * 分配 Small 内存块的次数
 */
private final LongCounter allocationsSmall = PlatformDependent.newLongCounter();
/**
 * 分配 Huge 内存块的次数
 */
private final LongCounter allocationsHuge = PlatformDependent.newLongCounter();
/**
 * 正在使用中的 Huge 内存块的总共占用字节数
 */
private final LongCounter activeBytesHuge = PlatformDependent.newLongCounter();

/**
 * 释放 Tiny 内存块的次数
 */
private long deallocationsTiny;
/**
 * 释放 Small 内存块的次数
 */
private long deallocationsSmall;
/**
 * 释放 Normal 内存块的次数
 */
private long deallocationsNormal;

/**
 * 释放 Huge 内存块的次数
 */
// We need to use the LongCounter here as this is not guarded via synchronized block.
private final LongCounter deallocationsHuge = PlatformDependent.newLongCounter();

/**
 * 该 PoolArena 被多少线程引用的计数器
 */
// Number of thread caches backed by this arena.
final AtomicInteger numThreadCaches = new AtomicInteger();

  1: protected PoolArena(PooledByteBufAllocator parent, int pageSize,
  2:       int maxOrder, int pageShifts, int chunkSize, int cacheAlignment) {
  3:     this.parent = parent;
  4:     this.pageSize = pageSize;
  5:     this.maxOrder = maxOrder;
  6:     this.pageShifts = pageShifts;
  7:     this.chunkSize = chunkSize;
  8:     directMemoryCacheAlignment = cacheAlignment;
  9:     directMemoryCacheAlignmentMask = cacheAlignment - 1;
 10:     subpageOverflowMask = ~(pageSize - 1);
 11:
 12:     // 初始化 tinySubpagePools 数组
 13:     tinySubpagePools = newSubpagePoolArray(numTinySubpagePools);
 14:     for (int i = 0; i < tinySubpagePools.length; i ++) {
 15:         tinySubpagePools[i] = newSubpagePoolHead(pageSize);
 16:     }
 17:
 18:     // 初始化 smallSubpagePools 数组
 19:     numSmallSubpagePools = pageShifts - 9;
 20:     smallSubpagePools = newSubpagePoolArray(numSmallSubpagePools);
 21:     for (int i = 0; i < smallSubpagePools.length; i ++) {
 22:         smallSubpagePools[i] = newSubpagePoolHead(pageSize);
 23:     }
 24:
 25:     // PoolChunkList 之间的双向链表，初始化
 26:
 27:     q100 = new PoolChunkList<T>(this, null, 100, Integer.MAX_VALUE, chunkSize);
 28:     q075 = new PoolChunkList<T>(this, q100, 75, 100, chunkSize);
 29:     q050 = new PoolChunkList<T>(this, q075, 50, 100, chunkSize);
 30:     q025 = new PoolChunkList<T>(this, q050, 25, 75, chunkSize);
 31:     q000 = new PoolChunkList<T>(this, q025, 1, 50, chunkSize);
 32:     qInit = new PoolChunkList<T>(this, q000, Integer.MIN_VALUE, 25, chunkSize);
 33:
 34:     q100.prevList(q075);
 35:     q075.prevList(q050);
 36:     q050.prevList(q025);
 37:     q025.prevList(q000);
 38:     q000.prevList(null); // 无前置节点
 39:     qInit.prevList(qInit); // 前置节点为自己
 40:
 41:     // 创建 PoolChunkListMetric 数组
 42:     List<PoolChunkListMetric> metrics = new ArrayList<PoolChunkListMetric>(6);
 43:     metrics.add(qInit);
 44:     metrics.add(q000);
 45:     metrics.add(q025);
 46:     metrics.add(q050);
 47:     metrics.add(q075);
 48:     metrics.add(q100);
 49:     chunkListMetrics = Collections.unmodifiableList(metrics);
 50: }

  • 虽然属性比较多，但是内部主要还是以 PoolSubpage 和 PoolChunkList 对象为主。如下图所示：

    FROM 《深入浅出Netty内存管理 PoolArena》

    大体结构

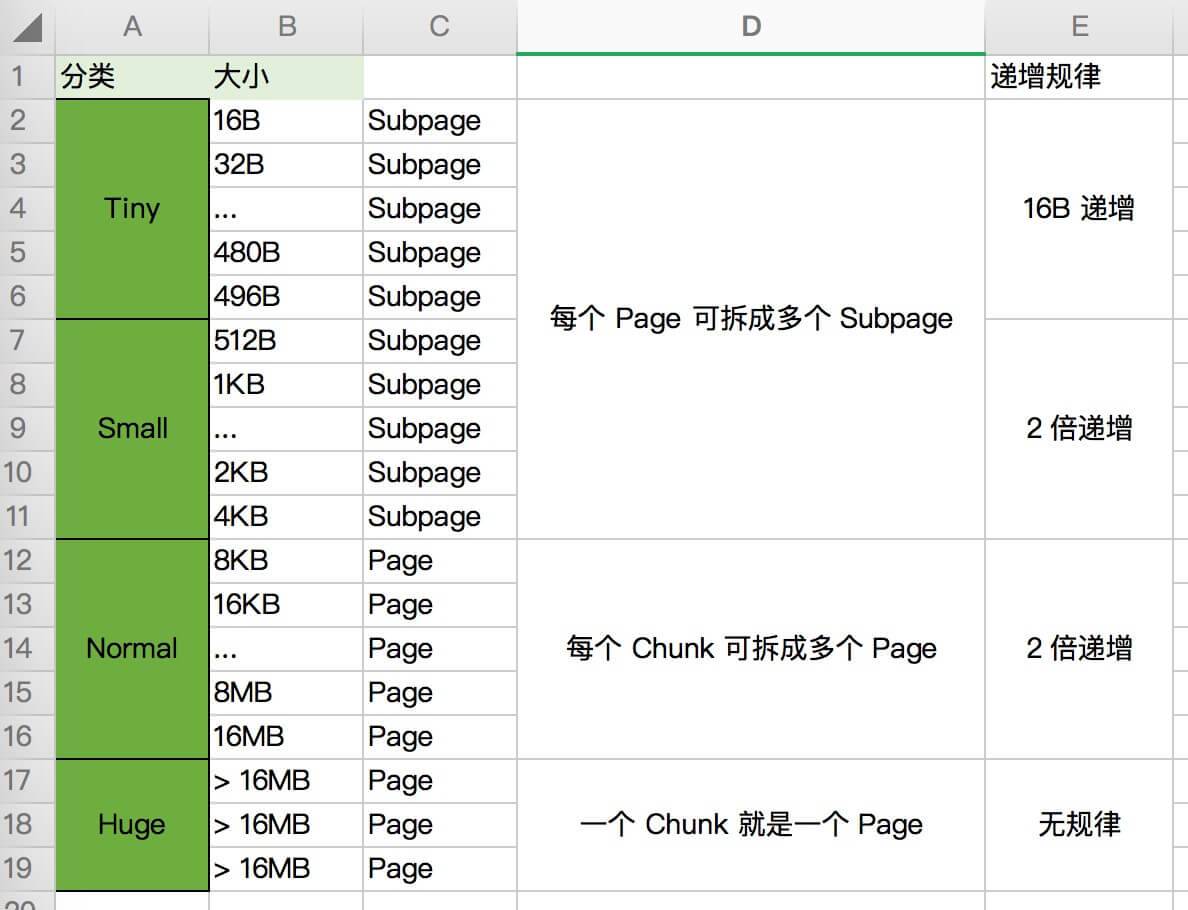

  • SizeClass 枚举类，内存分类，一共有四种：Tiny、Small、Normal、Huge 。如下图所示：内存分配

  • parent 属性，所属 PooledByteBufAllocator 对象。

  • 内存属性相关
    • HAS_UNSAFE 静态属性，是否支持 Unsafe 操作。
    • directMemoryCacheAlignment 属性，对齐基准，默认为 0 。😈 实际可以忽略哈。
    • directMemoryCacheAlignmentMask 属性，directMemoryCacheAlignment 的掩码，默认为 -1( 【第 9 行】的代码 directMemoryCacheAlignment - 1 )。😈 实际可以忽略哈。
  • PoolChunk 属性相关，maxOrder、pageSize、pageShifts、chunkSize、subpageOverflowMask 。已经在 《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（二）PoolChunk》 。
  • PoolSubpage 属性相关
    • tinySubpagePools 属性，tiny 类型的 PoolSubpage 数组。数组的每个元素，都是双向链表。
      • 在【第 12 至 16 行】的代码，进行初始化。
      • numTinySubpagePools 静态属性，数组大小。默认为 32 。
    • smallSubpagePools 属性，small 类型的 SubpagePools 数组。数组的每个元素，都是双向链表。
      • 在【第 18 至 23 行】的代码，进行初始化。
      • numSmallSubpagePools 属性，数组大小。默认为 23( numTinySubpagePools - 9 )。
  • PoolChunkList 属性相关，qInit、q025、q050、q075、q100、chunkListMetrics 。已经在 《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（四）PoolChunkList》 。
  • PoolArenaMetric 属性相关
    • 分配 XXX 内存块的次数的属性：allocationsNormal、allocationsTiny、allocationsSmall、allocationsHuge 。
    • 释放 XXX 内存块的次数的属性：deallocationsTiny、deallocationsSmall、deallocationsNormal、deallocationsHuge 。
    • ↑↑↑ 上述属性使用 LongCounter 还是 long 类型，主要是变量访问时，是否在 synchronized {} 代码块中访问，从而保证内存的可见性。
    • activeBytesHuge 属性，正在使用中的 Huge 内存块的总共占用字节数。
    • numThreadCaches 属性，该 PoolArena 被多少线程引用的计数器。
  • 😈 构造方法，简单看看就好，基本上面都已经提到了。

2.2 容量相关方法

2.2.1 normalizeCapacity

#normalizeCapacity(int reqCapacity) 方法，标准化请求分配的内存大小。通过这样的方式，保证分配的内存块统一。代码如下：

 1: int normalizeCapacity(int reqCapacity) {
 2:     if (reqCapacity < 0) {
 3:         throw new IllegalArgumentException("capacity: " + reqCapacity + " (expected: 0+)");
 4:     }
 5:
 6:     // Huge 内存类型，直接使用 reqCapacity ，无需进行标准化。
 7:     if (reqCapacity >= chunkSize) {
 8:         return directMemoryCacheAlignment == 0 ? reqCapacity : alignCapacity(reqCapacity);
 9:     }
10:
11:     // 非 tiny 内存类型
12:     if (!isTiny(reqCapacity)) { // >= 512
13:         // Doubled
14:         // 转换成接近于两倍的容量
15:         int normalizedCapacity = reqCapacity;
16:         normalizedCapacity --;
17:         normalizedCapacity |= normalizedCapacity >>>  1;
18:         normalizedCapacity |= normalizedCapacity >>>  2;
19:         normalizedCapacity |= normalizedCapacity >>>  4;
20:         normalizedCapacity |= normalizedCapacity >>>  8;
21:         normalizedCapacity |= normalizedCapacity >>> 16;
22:         normalizedCapacity ++;
23:         if (normalizedCapacity < 0) {
24:             normalizedCapacity >>>= 1;
25:         }
26:         assert directMemoryCacheAlignment == 0 || (normalizedCapacity & directMemoryCacheAlignmentMask) == 0;
27:
28:         return normalizedCapacity;
29:     }
30:
31:     if (directMemoryCacheAlignment > 0) {
32:         return alignCapacity(reqCapacity);
33:     }
34:
35:     // 补齐成 16 的倍数
36:     // Quantum-spaced
37:     if ((reqCapacity & 15) == 0) {
38:         return reqCapacity;
39:     }
40:     return (reqCapacity & ~15) + 16;
41: }
  • 第 6 至 9 行：Huge 内存类型，直接使用 reqCapacity ，无需进行标准化。
  • 第 11 至 29 行：Small、Normal 内存类型，转换成接近于两倍的容量。
  • 第 35 至 40 行：Tiny 内存类型，补齐成 16 的倍数。

总结来说，还是下图：内存容量

2.2.2 alignCapacity

#alignCapacity(int reqCapacity) 方法，对齐请求分配的内存大小。代码如下：

int alignCapacity(int reqCapacity) {
    // 获得 delta
    int delta = reqCapacity & directMemoryCacheAlignmentMask;
    // 补齐 directMemoryCacheAlignment ，并减去 delta
    return delta == 0 ? reqCapacity : reqCapacity + directMemoryCacheAlignment - delta;
}

2.2.3 isTinyOrSmall

#isTinyOrSmall(int normCapacity) 方法，判断请求分配的内存类型是否为 tiny 或 small 类型。代码如下：

// capacity < pageSize
boolean isTinyOrSmall(int normCapacity) {
    return (normCapacity & subpageOverflowMask) == 0;
}

2.2.4 isTiny

#isTiny(int normCapacity) 方法，判断请求分配的内存类型是否为 tiny 类型。代码如下：

// normCapacity < 512
static boolean isTiny(int normCapacity) {
    return (normCapacity & 0xFFFFFE00) == 0;
}

2.2.5 tinyIdx

#tinyIdx(int normCapacity) 静态方法，计算请求分配的内存大小在 tinySubpagePools 数组的下标。代码如下：

static int tinyIdx(int normCapacity) {
    return normCapacity >>> 4;
}

2.2.6 smallIdx

#smallIdx(int normCapacity) 静态方法，计算请求分配的内存大小在 smallSubpagePools 数组的下标。代码如下：

static int smallIdx(int normCapacity) {
    int tableIdx = 0;
    int i = normCapacity >>> 10;
    while (i != 0) {
        i >>>= 1;
        tableIdx ++;
    }
    return tableIdx;
}

2.2.7 sizeClass

#sizeClass(int normCapacity) 方法，计算请求分配的内存的内存类型。代码如下：

private SizeClass sizeClass(int normCapacity) {
    if (!isTinyOrSmall(normCapacity)) {
        return SizeClass.Normal;
    }
    return isTiny(normCapacity) ? SizeClass.Tiny : SizeClass.Small;
}

2.3 findSubpagePoolHead

#findSubpagePoolHead(int elemSize) 方法，获得请求分配的 Subpage 类型的内存的链表的头节点。代码如下：

PoolSubpage<T> findSubpagePoolHead(int elemSize) {
    int tableIdx;
    PoolSubpage<T>[] table;
    if (isTiny(elemSize)) { // < 512
        // 实际上，就是 `#tinyIdx(int normCapacity)` 方法
        tableIdx = elemSize >>> 4;
        // 获得 table
        table = tinySubpagePools;
    } else {
        // 实际上，就是 `#smallIdx(int normCapacity)` 方法
        tableIdx = 0;
        elemSize >>>= 10;
        while (elemSize != 0) {
            elemSize >>>= 1;
            tableIdx ++;
        }
        // 获得 table
        table = smallSubpagePools;
    }

    // 获得 Subpage 链表的头节点
    return table[tableIdx];
}

2.4 allocate

PoolArena 根据申请分配的内存大小不同，提供了两种方式分配内存：

  • 1、PoolSubpage ，用于分配小于 8KB 的内存块
    • 1.1 tinySubpagePools 属性，用于分配小于 512B 的 tiny Subpage 内存块。
    • 1.2 smallSubpagePools 属性，用于分配小于 8KB 的 small Subpage 内存块。
  • 2、PoolChunkList ，用于分配大于等于 8KB 的内存块
    • 2.1 小于 32MB ，分配 normal 内存块，即一个 Chunk 中的 Page 内存块。
    • 2.2 大于等于 32MB ，分配 huge 内存块，即一整个 Chunk 内存块。

#allocate(PoolThreadCache cache, int reqCapacity, int maxCapacity) 方法，创建 PooledByteBuf 对象，并分配内存块给 PooledByteBuf 对象。代码如下：

 1: private void allocate(PoolThreadCache cache, PooledByteBuf<T> buf, final int reqCapacity) {
 2:     // 标准化请求分配的容量
 3:     final int normCapacity = normalizeCapacity(reqCapacity);
 4:     // PoolSubpage 的情况
 5:     if (isTinyOrSmall(normCapacity)) { // capacity < pageSize
 6:         int tableIdx;
 7:         PoolSubpage<T>[] table;
 8:         // 判断是否为 tiny 类型的内存块申请
 9:         boolean tiny = isTiny(normCapacity);
10:         if (tiny) { // < 512 tiny 类型的内存块申请
11:             // 从 PoolThreadCache 缓存中，分配 tiny 内存块，并初始化到 PooledByteBuf 中。
12:             if (cache.allocateTiny(this, buf, reqCapacity, normCapacity)) {
13:                 // was able to allocate out of the cache so move on
14:                 return;
15:             }
16:             // 获得 tableIdx 和 table 属性
17:             tableIdx = tinyIdx(normCapacity);
18:             table = tinySubpagePools;
19:         } else {
20:             // 从 PoolThreadCache 缓存中，分配 small 内存块，并初始化到 PooledByteBuf 中。
21:             if (cache.allocateSmall(this, buf, reqCapacity, normCapacity)) {
22:                 // was able to allocate out of the cache so move on
23:                 return;
24:             }
25:             // 获得 tableIdx 和 table 属性
26:             tableIdx = smallIdx(normCapacity);
27:             table = smallSubpagePools;
28:         }
29:
30:         // 获得 PoolSubpage 链表的头节点
31:         final PoolSubpage<T> head = table[tableIdx];
32:
33:         // 从 PoolSubpage 链表中，分配 Subpage 内存块
34:         /**
35:          * Synchronize on the head. This is needed as {@link PoolChunk#allocateSubpage(int)} and
36:          * {@link PoolChunk#free(long)} may modify the doubly linked list as well.
37:          */
38:         synchronized (head) { // 同步 head ，避免并发问题
39:             final PoolSubpage<T> s = head.next;
40:             if (s != head) {
41:                 assert s.doNotDestroy && s.elemSize == normCapacity;
42:                 // 分配 Subpage 内存块
43:                 long handle = s.allocate();
44:                 assert handle >= 0;
45:                 // 初始化 Subpage 内存块到 PooledByteBuf 对象中
46:                 s.chunk.initBufWithSubpage(buf, handle, reqCapacity);
47:                 // 增加 allocationsTiny 或 allocationsSmall 计数
48:                 incTinySmallAllocation(tiny);
49:                 // 返回，因为已经分配成功
50:                 return;
51:             }
52:         }
53:         // 申请 Normal Page 内存块。实际上，只占用其中一块 Subpage 内存块。
54:         synchronized (this) { // 同步 arena ，避免并发问题
55:             allocateNormal(buf, reqCapacity, normCapacity);
56:         }
57:         // 增加 allocationsTiny 或 allocationsSmall 计数
58:         incTinySmallAllocation(tiny);
59:         // 返回，因为已经分配成功
60:         return;
61:     }
62:     if (normCapacity <= chunkSize) {
63:         // 从 PoolThreadCache 缓存中，分配 normal 内存块，并初始化到 PooledByteBuf 中。
64:         if (cache.allocateNormal(this, buf, reqCapacity, normCapacity)) {
65:             // was able to allocate out of the cache so move on
66:             return;
67:         }
68:         // 申请 Normal Page 内存块
69:         synchronized (this) { // 同步 arena ，避免并发问题
70:             allocateNormal(buf, reqCapacity, normCapacity);
71:             // 增加 allocationsNormal
72:             ++allocationsNormal;
73:         }
74:     } else {
75:         // 申请 Huge Page 内存块
76:         // Huge allocations are never served via the cache so just call allocateHuge
77:         allocateHuge(buf, reqCapacity);
78:     }
79: }
  • 第 3 行：调用 #normalizeCapacity(int reqCapacity) 方法，标准化请求分配的内存大小。

  • 第 5 至 61 行：上述“1、PoolSubpage ，用于分配小于 8KB 的内存块”。

  • 第 62 至 73 行：上述“2.1 小于 32MB ，分配 normal 内存块，即一个 Chunk 中的 Page 内存块”。

    • 第 62 行：通过 normCapacity <= chunkSize 判断，判断请求分配的内存类型是否为 normal 类型。
    • 第 63 至 67 行：调用 PoolThreadCache#allocateNormal(this, buf, reqCapacity, normCapacity) 方法，从 PoolThreadCache 缓存中，分配 normal 内存块，并初始化到 PooledByteBuf 中。详细解析，见 《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（六）PoolThreadCache》 中。
    • 第 68 至 70 行：同【第 53 至 56 行】的代码。
    • 第 72 行：增加 allocationsNormal 。
  • 第 74 至 78 行：上述“2.2 大于等于 32MB ，分配 huge 内存块，即一整个 Chunk 内存块。”
    • 第 77 行：调用 #allocateHuge(PooledByteBuf<T> buf, int reqCapacity) 方法，申请 Huge 内存块。

2.4.1 allocateNormal

#allocateNormal(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) 方法，申请 Normal Page 内存块。代码如下：

   // Method must be called inside synchronized(this) { ... } block // 必须在 synchronized(this) { ... } 中执行
 1: private void allocateNormal(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
 2:     // 按照优先级，从多个 ChunkList 中，分配 Normal Page 内存块。如果有一分配成功，返回
 3:     if (q050.allocate(buf, reqCapacity, normCapacity) || q025.allocate(buf, reqCapacity, normCapacity) ||
 4:         q000.allocate(buf, reqCapacity, normCapacity) || qInit.allocate(buf, reqCapacity, normCapacity) ||
 5:         q075.allocate(buf, reqCapacity, normCapacity)) {
 6:         return;
 7:     }
 8:
 9:     // Add a new chunk.
10:     // 新建 Chunk 内存块
11:     PoolChunk<T> c = newChunk(pageSize, maxOrder, pageShifts, chunkSize);
12:     // 申请对应的 Normal Page 内存块。实际上，如果申请分配的内存类型为 tiny 或 small 类型，实际申请的是 Subpage 内存块。
13:     long handle = c.allocate(normCapacity);
14:     assert handle > 0;
15:     // 初始化 Normal Page / Subpage 内存块到 PooledByteBuf 对象中
16:     c.initBuf(buf, handle, reqCapacity);
17:     // 添加到 ChunkList 双向链中。
18:     qInit.add(c);
19: }

  • 按照优先级，从多个 ChunkList 中，调用 PoolChunkList#allocate(normCapacity) 方法，分配 Normal Page 内存块。如果有一分配成功，return 返回。如果遗忘这个过程的胖友，可以看看 《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（四）PoolChunkList》 的 「2.2 allocate」 。

    FROM 《深入浅出Netty内存管理 PoolArena》

    分配内存时，为什么不从内存使用率较低的 q000 开始？在 ChunkList 中，我们知道一个 chunk 随着内存的释放，会往当前 ChunkList 的前一个节点移动。

    q000 存在的目的是什么？

    q000 是用来保存内存利用率在 1%-50% 的 chunk ，那么这里为什么不包括 0% 的chunk？
    直接弄清楚这些，才好理解为什么不从 q000 开始分配。`q000 中的chunk，当内存利用率为 0 时，就从链表中删除，直接释放物理内存，避免越来越多的 chunk 导致内存被占满。

    想象一个场景，当应用在实际运行过程中，碰到访问高峰，这时需要分配的内存是平时的好几倍，当然也需要创建好几倍的 chunk ，如果先从 q0000 开始，这些在高峰期创建的 chunk 被回收的概率会大大降低，延缓了内存的回收进度，造成内存使用的浪费。

    那么为什么选择从 q050 开始？

    • 1、q050 保存的是内存利用率 50%~100% 的 chunk ，这应该是个折中的选择！这样大部分情况下，chunk 的利用率都会保持在一个较高水平，提高整个应用的内存利用率；
    • 2、qinit 的 chunk 利用率低，但不会被回收；
    • 3、q075 和 q100 由于内存利用率太高，导致内存分配的成功率大大降低，因此放到最后；

  • 第 11 行：调用 #newChunk(pageSize, maxOrder, pageShifts, chunkSize) 抽象方法，新建 Chunk 内存块。需要 PoolArea 子类实现该方法，代码如下：

    protected abstract PoolChunk<T> newChunk(int pageSize, int maxOrder, int pageShifts, int chunkSize);
    • 第 13 行：调用新申请的 Chunk 内存块的 PoolChunk#allocate(normCapacity) 方法，申请对应的 Normal Page 内存块。实际上，如果申请分配的内存类型为 tiny 或 small 类型，实际申请的是 Subpage 内存块。如果遗忘这个过程的胖友，可以看看 《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（二）PoolChunk》 的 「2.2 allocate」 。
      • 第 16 行：调用 PoolChunk#initBuf(buf, handle, reqCapacity) 方法，初始化 Normal Page / Subpage 内存块到 PooledByteBuf 对象中。
    • 第 18 行：调用 PoolChunkList#add(PoolChunk) 方法，添加到 ChunkList 双向链中。

2.4.2 allocateHuge

#allocateHuge(PooledByteBuf<T> buf, int reqCapacity) 方法，申请 Huge 内存块。

 1: private void allocateHuge(PooledByteBuf<T> buf, int reqCapacity) {
 2:     // 新建 Chunk 内存块，它是 unpooled 的
 3:     PoolChunk<T> chunk = newUnpooledChunk(reqCapacity);
 4:     // 增加 activeBytesHuge
 5:     activeBytesHuge.add(chunk.chunkSize());
 6:     // 初始化 Huge 内存块到 PooledByteBuf 对象中
 7:     buf.initUnpooled(chunk, reqCapacity);
 8:     // 增加 allocationsHuge
 9:     allocationsHuge.increment();
10: }

  • 第 3 行：调用 #newUnpooledChunk(int capacity) 抽象方法，新建 unpooled Chunk 内存块。需要 PoolArea 子类实现该方法，代码如下：

    protected abstract PoolChunk<T> newUnpooledChunk(int capacity); //

  • 第 7 行：调用 PoolChunk#initUnpooled(chunk, reqCapacity) 方法，初始化 Huge 内存块到 PooledByteBuf 对象中。

  • 第 5 行：增加 activeBytesHuge 计数。
  • 第 9 行：增加 allocationsHuge 计数。

2.5 reallocate

#reallocate(PooledByteBuf<T> buf, int newCapacity, boolean freeOldMemor) 方法，因为要扩容或缩容，所以重新分配合适的内存块给 PooledByteBuf 对象。代码如下：

 1: void reallocate(PooledByteBuf<T> buf, int newCapacity, boolean freeOldMemory) {
 2:     if (newCapacity < 0 || newCapacity > buf.maxCapacity()) {
 3:         throw new IllegalArgumentException("newCapacity: " + newCapacity);
 4:     }
 5:
 6:     // 容量大小没有变化，直接返回
 7:     int oldCapacity = buf.length;
 8:     if (oldCapacity == newCapacity) {
 9:         return;
10:     }
11:
12:     // 记录老的内存块的信息
13:     PoolChunk<T> oldChunk = buf.chunk;
14:     long oldHandle = buf.handle;
15:     T oldMemory = buf.memory;
16:     int oldOffset = buf.offset;
17:     int oldMaxLength = buf.maxLength;
18:
19:     // 记录读写索引
20:     int readerIndex = buf.readerIndex();
21:     int writerIndex = buf.writerIndex();
22:
23:     // 分配新的内存块给 PooledByteBuf 对象
24:     allocate(parent.threadCache(), buf, newCapacity);
25:
26:     // 扩容
27:     if (newCapacity > oldCapacity) {
28:         // 将老的内存块的数据，复制到新的内存块中
29:         memoryCopy(
30:                 oldMemory, oldOffset,
31:                 buf.memory, buf.offset, oldCapacity);
32:     // 缩容
33:     } else {
34:         // 有部分数据未读取完
35:         if (readerIndex < newCapacity) {
36:             // 如果 writerIndex 大于 newCapacity ，重置为 newCapacity ，避免越界
37:             if (writerIndex > newCapacity) {
38:                 writerIndex = newCapacity;
39:             }
40:             // 将老的内存块的数据，复制到新的内存块中
41:             memoryCopy(
42:                     oldMemory, oldOffset + readerIndex,
43:                     buf.memory, buf.offset + readerIndex, writerIndex - readerIndex);
44:         // 全部读完，重置 readerIndex 和 writerIndex 为 newCapacity ，避免越界
45:         } else {
46:             readerIndex = writerIndex = newCapacity;
47:         }
48:     }
49:
50:     // 设置读写索引
51:     buf.setIndex(readerIndex, writerIndex);
52:
53:     // 释放老的内存块
54:     if (freeOldMemory) {
55:         free(oldChunk, oldHandle, oldMaxLength, buf.cache);
56:     }
57: }
  • 第 2 至 4 行：新的容量( newCapacity ) ，不能超过 PooledByteBuf 对象的可分配的最大容量( maxCapacity ) 。
  • 第 6 至 10 行：容量大小没有变化，直接返回。
  • 第 12 至 17 行：记录老的内存块的信息。
    • 第 20 至 21 行：记录读写索引。

  • 第 26 至 31 行：容量变大，说明是扩容，调用 #memoryCopy(T src, int srcOffset, T dst, int dstOffset, int length) 抽象方法，将老的内存块的数据( 此处的复制，是全部数据 )，复制到新的内存块中。需要 PoolArea 子类实现该方法，代码如下：

    protected abstract void memoryCopy(T src, int srcOffset, T dst, int dstOffset, int length);

  • 第 33 至 48 行：容量变小，说明是缩容。

    • 第 34 至 44 行：有部分数据未读取完，调用 #memoryCopy(T src, int srcOffset, T dst, int dstOffset, int length) 抽象方法，将老的内存块的数据( 此处的复制，是全部数据 )，复制到新的内存块中。😈 注意，此处复制的只有未读取完的部分数据。
      • 第 36 至 39 行：如果 writerIndex 大于 newCapacity ，重置为 newCapacity ，避免越界。
    • 第 44 至 47 行：全部读完，无需复制。
      • 第 46 行: 全部读完，重置 readerIndex 和 writerIndex 为 newCapacity ，避免越界。
  • 第 51 行：设置读写索引。
  • 第 53 至 56 行：如果需要释放老的内存块( freeOldMemory 为 true ) 时，调用 #free(PoolChunk<T> chunk, long handle, int normCapacity, PoolThreadCache cache) 方法，进行释放。详细解析，见 「2.6 free」 。

2.6 free

#free(PoolChunk<T> chunk, long handle, int normCapacity, PoolThreadCache cache) 方法，释放内存块。代码如下：

 1: void free(PoolChunk<T> chunk, long handle, int normCapacity, PoolThreadCache cache) {
 2:     if (chunk.unpooled) {
 3:         int size = chunk.chunkSize();
 4:         // 直接销毁 Chunk 内存块，因为占用空间较大
 5:         destroyChunk(chunk);
 6:         // 减少 activeBytesHuge 计数
 7:         activeBytesHuge.add(-size);
 8:         // 减少 deallocationsHuge 计数
 9:         deallocationsHuge.increment();
10:     } else {
11:         // 计算内存的 SizeClass
12:         SizeClass sizeClass = sizeClass(normCapacity);
13:         // 添加内存块到 PoolThreadCache 缓存
14:         if (cache != null && cache.add(this, chunk, handle, normCapacity, sizeClass)) {
15:             // cached so not free it.
16:             return;
17:         }
18:         // 释放 Page / Subpage 内存块回 Chunk 中
19:         freeChunk(chunk, handle, sizeClass);
20:     }
21: }
  • 第 2 至 9 行：unpooled 类型的 Chunk 对象，目前是 Huge 内存块。
    • 第 5 行：调用 #destroyChunk(PoolChunk<T> chunk) 方法，直接销毁 Chunk 内存块，因为占用空间较大。详细解析，见 「2.7 finalize」 。
    • 第 6 至 9 行：减少 activeBytesHuge、deallocationsHuge 计数。
  • 第 10 至 20 行：pooled 类型的 Chunk 对象，目前是 Page / Subpage 内存块。
    • 第 12 行：调用 #size(normCapacity) 方法，计算内存的 SizeClass 内存类型。
    • 第 12 行：计算内存的 SizeClass 。
    • 第 13 至 17 行：调用 PoolThreadCache#add(PoolArena<?> area, PoolChunk chunk, long handle, int normCapacity, SizeClass sizeClass) 方法，添加内存块到 PoolThreadCache 的指定 MemoryRegionCache 的队列中，进行缓存。并且，返回是否添加成功。详细解析，见 《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（六）PoolThreadCache》 。
    • 第 19 行：调用 #freeChunk(PoolChunk<T> chunk, long handle, SizeClass sizeClass) 方法，释放指定位置的 Page / Subpage 内存块回 Chunk 中。

2.6.1 freeChunk

#freeChunk(PoolChunk<T> chunk, long handle, SizeClass sizeClass) 方法，释放指定位置的 Page / Subpage 内存块回 Chunk 中。代码如下：

 1: void freeChunk(PoolChunk<T> chunk, long handle, SizeClass sizeClass) {
 2:     final boolean destroyChunk;
 3:     synchronized (this) { // 锁，避免并发
 4:         // 减小相应的计数
 5:         switch (sizeClass) {
 6:         case Normal:
 7:             ++deallocationsNormal;
 8:             break;
 9:         case Small:
10:             ++deallocationsSmall;
11:             break;
12:         case Tiny:
13:             ++deallocationsTiny;
14:             break;
15:         default:
16:             throw new Error();
17:         }
18:         // 释放指定位置的内存块
19:         destroyChunk = !chunk.parent.free(chunk, handle);
20:     }
21:     // 当 destroyChunk 为 true 时，意味着 Chunk 中不存在在使用的 Page / Subpage 内存块。也就是说，内存使用率为 0 ，所以销毁 Chunk
22:     if (destroyChunk) {
23:         // destroyChunk not need to be called while holding the synchronized lock.
24:         destroyChunk(chunk);
25:     }
26: }
  • 第 4 至 17 行：减小相应的计数。
  • 第 19 行：调用 Chunk 对象所在的 ChunList 的 ChunkList#free(chunk, handle) 方法，释放指定位置的内存块。如果遗忘这个过程的胖友，可以看看 《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（四）PoolChunkList》 的 「2.3 free」 。
  • 第 21 至 25 行：当 destroyChunk 为 true 时，意味着 Chunk 中不存在在使用的 Page / Subpage 内存块。也就是说，内存使用率为 0 ，所以调用 #destroyChunk(PoolChunk<T> chunk) 方法，直接销毁 Chunk 内存块，回收对应的空间。详细解析，见 「2.7 finalize」 。

2.7 finalize

在 PoolArena 对象被 GC 回收时，清理其管理的内存。😈 实际上，主要是为了清理对外内存。代码如下：

@Override
protected final void finalize() throws Throwable {
    try {
        // 调用父方法
        super.finalize();
    } finally {
        // 清理 tiny Subpage 们
        destroyPoolSubPages(smallSubpagePools);
        // 清理 small Subpage 们
        destroyPoolSubPages(tinySubpagePools);
        // 清理 ChunkList 们
        destroyPoolChunkLists(qInit, q000, q025, q050, q075, q100);
    }
}

private static void destroyPoolSubPages(PoolSubpage<?>[] pages) {
    for (PoolSubpage<?> page : pages) {
        page.destroy();
    }
}

private void destroyPoolChunkLists(PoolChunkList<T>... chunkLists) {
    for (PoolChunkList<T> chunkList: chunkLists) {
        chunkList.destroy(this);
    }
}

2.8 PoolArenaMetric

老艿艿：这个小节，主要是读取 Metric 数据的方法，快速浏览或跳过都可以。

io.netty.buffer.PoolArenaMetric ，PoolArena Metric 接口。代码如下：

public interface PoolArenaMetric {

    /**
     * Returns the number of thread caches backed by this arena.
     */
    int numThreadCaches();

    /**
     * Returns the number of tiny sub-pages for the arena.
     */
    int numTinySubpages();
    /**
     * Returns the number of small sub-pages for the arena.
     */
    int numSmallSubpages();
    /**
     * Returns the number of chunk lists for the arena.
     */
    int numChunkLists();

    /**
     * Returns an unmodifiable {@link List} which holds {@link PoolSubpageMetric}s for tiny sub-pages.
     */
    List<PoolSubpageMetric> tinySubpages();
    /**
     * Returns an unmodifiable {@link List} which holds {@link PoolSubpageMetric}s for small sub-pages.
     */
    List<PoolSubpageMetric> smallSubpages();
    /**
     * Returns an unmodifiable {@link List} which holds {@link PoolChunkListMetric}s.
     */
    List<PoolChunkListMetric> chunkLists();

    /**
     * Return the number of allocations done via the arena. This includes all sizes.
     */
    long numAllocations();
    /**
     * Return the number of tiny allocations done via the arena.
     */
    long numTinyAllocations();
    /**
     * Return the number of small allocations done via the arena.
     */
    long numSmallAllocations();
    /**
     * Return the number of normal allocations done via the arena.
     */
    long numNormalAllocations();
    /**
     * Return the number of huge allocations done via the arena.
     */
    long numHugeAllocations();

    /**
     * Return the number of deallocations done via the arena. This includes all sizes.
     */
    long numDeallocations();
    /**
     * Return the number of tiny deallocations done via the arena.
     */
    long numTinyDeallocations();
    /**
     * Return the number of small deallocations done via the arena.
     */
    long numSmallDeallocations();
    /**
     * Return the number of normal deallocations done via the arena.
     */
    long numNormalDeallocations();
    /**
     * Return the number of huge deallocations done via the arena.
     */
    long numHugeDeallocations();

    /**
     * Return the number of currently active allocations.
     */
    long numActiveAllocations();

    /**
     * Return the number of currently active tiny allocations.
     */
    long numActiveTinyAllocations();
    /**
     * Return the number of currently active small allocations.
     */
    long numActiveSmallAllocations();
    /**
     * Return the number of currently active normal allocations.
     */
    long numActiveNormalAllocations();
    /**
     * Return the number of currently active huge allocations.
     */
    long numActiveHugeAllocations();

    /**
     * Return the number of active bytes that are currently allocated by the arena.
     */
    long numActiveBytes();
}

PoolArena 对 PoolArenaMetric 接口的实现，代码如下：

@Override
public int numThreadCaches() {
    return numThreadCaches.get();
}

@Override
public int numTinySubpages() {
    return tinySubpagePools.length;
}

@Override
public int numSmallSubpages() {
    return smallSubpagePools.length;
}

@Override
public int numChunkLists() {
    return chunkListMetrics.size();
}

@Override
public List<PoolSubpageMetric> tinySubpages() {
    return subPageMetricList(tinySubpagePools);
}

@Override
public List<PoolSubpageMetric> smallSubpages() {
    return subPageMetricList(smallSubpagePools);
}

@Override
public List<PoolChunkListMetric> chunkLists() {
    return chunkListMetrics;
}

private static List<PoolSubpageMetric> subPageMetricList(PoolSubpage<?>[] pages) {
    List<PoolSubpageMetric> metrics = new ArrayList<PoolSubpageMetric>();
    for (PoolSubpage<?> head : pages) {
        if (head.next == head) {
            continue;
        }
        PoolSubpage<?> s = head.next;
        for (;;) {
            metrics.add(s);
            s = s.next;
            if (s == head) {
                break;
            }
        }
    }
    return metrics;
}

@Override
public long numAllocations() {
    final long allocsNormal;
    synchronized (this) {
        allocsNormal = allocationsNormal;
    }
    return allocationsTiny.value() + allocationsSmall.value() + allocsNormal + allocationsHuge.value();
}

@Override
public long numTinyAllocations() {
    return allocationsTiny.value();
}

@Override
public long numSmallAllocations() {
    return allocationsSmall.value();
}

@Override
public synchronized long numNormalAllocations() {
    return allocationsNormal;
}

@Override
public long numDeallocations() {
    final long deallocs;
    synchronized (this) {
        deallocs = deallocationsTiny + deallocationsSmall + deallocationsNormal;
    }
    return deallocs + deallocationsHuge.value();
}

@Override
public synchronized long numTinyDeallocations() {
    return deallocationsTiny;
}

@Override
public synchronized long numSmallDeallocations() {
    return deallocationsSmall;
}

@Override
public synchronized long numNormalDeallocations() {
    return deallocationsNormal;
}

@Override
public long numHugeAllocations() {
    return allocationsHuge.value();
}

@Override
public long numHugeDeallocations() {
    return deallocationsHuge.value();
}

@Override
public  long numActiveAllocations() {
    long val = allocationsTiny.value() + allocationsSmall.value() + allocationsHuge.value()
            - deallocationsHuge.value();
    synchronized (this) {
        val += allocationsNormal - (deallocationsTiny + deallocationsSmall + deallocationsNormal);
    }
    return max(val, 0);
}

@Override
public long numActiveTinyAllocations() {
    return max(numTinyAllocations() - numTinyDeallocations(), 0);
}

@Override
public long numActiveSmallAllocations() {
    return max(numSmallAllocations() - numSmallDeallocations(), 0);
}

@Override
public long numActiveNormalAllocations() {
    final long val;
    synchronized (this) {
        val = allocationsNormal - deallocationsNormal;
    }
    return max(val, 0);
}

@Override
public long numActiveHugeAllocations() {
    return max(numHugeAllocations() - numHugeDeallocations(), 0);
}

@Override
public long numActiveBytes() {
    long val = activeBytesHuge.value();
    synchronized (this) {
        for (int i = 0; i < chunkListMetrics.size(); i++) {
            for (PoolChunkMetric m: chunkListMetrics.get(i)) {
                val += m.chunkSize();
            }
        }
    }
    return max(0, val);
}

2.8.1 incTinySmallAllocation

#incTinySmallAllocation(boolean tiny) 方法，增加 allocationsTiny 或 allocationsSmall 计数。代码如下：

private void incTinySmallAllocation(boolean tiny) {
    if (tiny) {
        allocationsTiny.increment();
    } else {
        allocationsSmall.increment();
    }
}

2.9 抽象方法

虽然上文中，已经提到了几个抽象方法，这里还是同一整理如下：

abstract boolean isDirect();

protected abstract PoolChunk<T> newChunk(int pageSize, int maxOrder, int pageShifts, int chunkSize); //
protected abstract PoolChunk<T> newUnpooledChunk(int capacity); //

protected abstract PooledByteBuf<T> newByteBuf(int maxCapacity);

protected abstract void memoryCopy(T src, int srcOffset, T dst, int dstOffset, int length); //

protected abstract void destroyChunk(PoolChunk<T> chunk);

3. HeapArena

HeapArena ，继承 PoolArena 抽象类，对 Heap 类型的内存分配。

HeapArena 是 PoolArena 的内部静态类。代码比较简单，胖友自己看看就成。

static final class HeapArena extends PoolArena<byte[]> { // 管理 byte[] 数组

    HeapArena(PooledByteBufAllocator parent, int pageSize, int maxOrder, int pageShifts, int chunkSize, int directMemoryCacheAlignment) {
        super(parent, pageSize, maxOrder, pageShifts, chunkSize, directMemoryCacheAlignment);
    }

    private static byte[] newByteArray(int size) {
        return PlatformDependent.allocateUninitializedArray(size); // 创建 byte[] 数组
    }

    @Override
    boolean isDirect() {
        return false;
    }

    @Override
    protected PoolChunk<byte[]> newChunk(int pageSize, int maxOrder, int pageShifts, int chunkSize) {
        return new PoolChunk<byte[]>(this, newByteArray(chunkSize), pageSize, maxOrder, pageShifts, chunkSize, 0);
    }

    @Override
    protected PoolChunk<byte[]> newUnpooledChunk(int capacity) {
        return new PoolChunk<byte[]>(this, newByteArray(capacity), capacity, 0);
    }

    @Override
    protected void destroyChunk(PoolChunk<byte[]> chunk) {
        // Rely on GC. 依赖 GC
    }

    @Override
    protected PooledByteBuf<byte[]> newByteBuf(int maxCapacity) {
        return HAS_UNSAFE ? PooledUnsafeHeapByteBuf.newUnsafeInstance(maxCapacity)
                : PooledHeapByteBuf.newInstance(maxCapacity);
    }

    @Override
    protected void memoryCopy(byte[] src, int srcOffset, byte[] dst, int dstOffset, int length) {
        if (length == 0) {
            return;
        }

        System.arraycopy(src, srcOffset, dst, dstOffset, length);
    }
}

4. DirectArena

DirectArena ，继承 PoolArena 抽象类，对 Direct 类型的内存分配。

DirectArena 是 PoolArena 的内部静态类。代码比较简单，胖友自己看看就成。

static final class DirectArena extends PoolArena<ByteBuffer> { // 管理 Direct ByteBuffer 对象

    DirectArena(PooledByteBufAllocator parent, int pageSize, int maxOrder,
            int pageShifts, int chunkSize, int directMemoryCacheAlignment) {
        super(parent, pageSize, maxOrder, pageShifts, chunkSize, directMemoryCacheAlignment);
    }

    @Override
    boolean isDirect() {
        return true;
    }

    private int offsetCacheLine(ByteBuffer memory) {
        // We can only calculate the offset if Unsafe is present as otherwise directBufferAddress(...) will
        // throw an NPE.
        return HAS_UNSAFE ?
                (int) (PlatformDependent.directBufferAddress(memory) & directMemoryCacheAlignmentMask) : 0;
    }

    @Override
    protected PoolChunk<ByteBuffer> newChunk(int pageSize, int maxOrder,
            int pageShifts, int chunkSize) {
        if (directMemoryCacheAlignment == 0) {
            return new PoolChunk<ByteBuffer>(this, allocateDirect(chunkSize), pageSize, maxOrder, pageShifts, chunkSize, 0);
        }
        final ByteBuffer memory = allocateDirect(chunkSize + directMemoryCacheAlignment);
        return new PoolChunk<ByteBuffer>(this, memory, pageSize, maxOrder, pageShifts, chunkSize, offsetCacheLine(memory));
    }

    @Override
    protected PoolChunk<ByteBuffer> newUnpooledChunk(int capacity) {
        if (directMemoryCacheAlignment == 0) {
            return new PoolChunk<ByteBuffer>(this,
                    allocateDirect(capacity), capacity, 0);
        }
        final ByteBuffer memory = allocateDirect(capacity + directMemoryCacheAlignment);
        return new PoolChunk<ByteBuffer>(this, memory, capacity, offsetCacheLine(memory));
    }

    private static ByteBuffer allocateDirect(int capacity) { // 创建 Direct ByteBuffer 对象
        return PlatformDependent.useDirectBufferNoCleaner() ?
                PlatformDependent.allocateDirectNoCleaner(capacity) : ByteBuffer.allocateDirect(capacity);
    }

    @Override
    protected void destroyChunk(PoolChunk<ByteBuffer> chunk) {
        if (PlatformDependent.useDirectBufferNoCleaner()) {
            PlatformDependent.freeDirectNoCleaner(chunk.memory);
        } else {
            PlatformDependent.freeDirectBuffer(chunk.memory);
        }
    }

    @Override
    protected PooledByteBuf<ByteBuffer> newByteBuf(int maxCapacity) {
        if (HAS_UNSAFE) {
            return PooledUnsafeDirectByteBuf.newInstance(maxCapacity);
        } else {
            return PooledDirectByteBuf.newInstance(maxCapacity);
        }
    }

    @Override
    protected void memoryCopy(ByteBuffer src, int srcOffset, ByteBuffer dst, int dstOffset, int length) {
        if (length == 0) {
            return;
        }

        if (HAS_UNSAFE) {
            PlatformDependent.copyMemory(
                    PlatformDependent.directBufferAddress(src) + srcOffset,
                    PlatformDependent.directBufferAddress(dst) + dstOffset, length);
        } else {
            // We must duplicate the NIO buffers because they may be accessed by other Netty buffers.
            src = src.duplicate();
            dst = dst.duplicate();
            src.position(srcOffset).limit(srcOffset + length);
            dst.position(dstOffset);
            dst.put(src);
        }
    }
}

666. 彩蛋

终于看懂 Jemalloc 算法的大体的实现。一开始看，一脸懵逼！！！其实耐下性子，慢慢看，总能看懂的。

当然，如果这个时候让自己手写 Jemalloc 算法，估计还是会泪崩。哈哈哈，相比写代码来说，读懂代码还是容易很多的。

嘿嘿，找了一张厉害的图，胖友在结合这个图，理解理解。

FROM 《Netty Buffer - 内存管理 PoolArena》

内存分配

参考如下文章：

总访客数 次 && 总访问量 次
