精尽 Netty 源码解析 —— Buffer 之 Jemalloc（四）PoolChunkList

1. 概述

在《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（二）PoolChunk》，我们看到 PoolChunk 有如下三个属性：

/**
 * 所属 PoolChunkList 对象
 */
PoolChunkList<T> parent;
/**
 * 上一个 Chunk 对象
 */
PoolChunk<T> prev;
/**
 * 下一个 Chunk 对象
 */
PoolChunk<T> next;

通过 prev 和 next 两个属性，形成一个双向 Chunk 链表 parent( PoolChunkList )。

那么为什么需要有 PoolChunkList 这样一个链表呢？直接开始撸代码。

2. PoolChunkList

io.netty.buffer.PoolChunkList ，实现 PoolChunkListMetric 接口，负责管理多个 Chunk 的生命周期，在此基础上对内存分配进行进一步的优化。

2.1 构造方法

/**
 * 所属 PoolArena 对象
 */
private final PoolArena<T> arena;
/**
 * 下一个 PoolChunkList 对象
 */
private final PoolChunkList<T> nextList;
/**
 * Chunk 最小内存使用率
 */
private final int minUsage;
/**
 * Chunk 最大内存使用率
 */
private final int maxUsage;
/**
 * 每个 Chunk 最大可分配的容量
 *
 * @see #calculateMaxCapacity(int, int) 方法
 */
private final int maxCapacity;
/**
 * PoolChunk 头节点
 */
private PoolChunk<T> head;

/**
 * 前一个 PoolChunkList 对象
 */
// This is only update once when create the linked like list of PoolChunkList in PoolArena constructor.
private PoolChunkList<T> prevList;

// TODO: Test if adding padding helps under contention
//private long pad0, pad1, pad2, pad3, pad4, pad5, pad6, pad7;

PoolChunkList(PoolArena<T> arena, PoolChunkList<T> nextList, int minUsage, int maxUsage, int chunkSize) {
    assert minUsage <= maxUsage;
    this.arena = arena;
    this.nextList = nextList;
    this.minUsage = minUsage;
    this.maxUsage = maxUsage;
    // 计算 maxUsage 属性
    maxCapacity = calculateMaxCapacity(minUsage, chunkSize);
}

arena 属性，所属 PoolArena 对象。

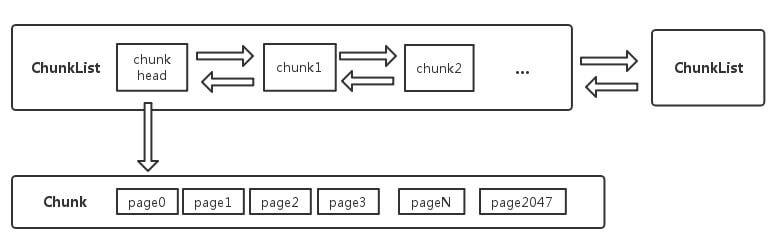

prevList + nextList 属性，上一个和下一个 PoolChunkList 对象。也就是说，PoolChunkList 除了自身有一条双向链表外，PoolChunkList 和 PoolChunkList 之间也形成了一条双向链表。如下图所示：

FROM 《深入浅出Netty内存管理 PoolChunkList》
head 属性，PoolChunkList 自身的双向链表的头节点。
minUsage + maxUsage 属性，PoolChunkList 管理的 Chunk 们的内存使用率。
- 当 Chunk 分配的内存率超过 maxUsage 时，从当前 PoolChunkList 节点移除，添加到下一个 PoolChunkList 节点( nextList )。TODO 详细解析。
- 当 Chunk 分配的内存率小于 minUsage 时，从当前 PoolChunkList 节点移除，添加到上一个 PoolChunkList 节点( prevList )。TODO 详细解析。

maxCapacity 属性，每个 Chunk 最大可分配的容量。通过 #calculateMaxCapacity(int minUsage, int chunkSize) 方法，来计算。代码如下：

/**
 * Calculates the maximum capacity of a buffer that will ever be possible to allocate out of the {@link PoolChunk}s
 * that belong to the {@link PoolChunkList} with the given {@code minUsage} and {@code maxUsage} settings.
 */
private static int calculateMaxCapacity(int minUsage, int chunkSize) {
    // 计算 minUsage 值
    minUsage = minUsage0(minUsage);

    if (minUsage == 100) {
        // If the minUsage is 100 we can not allocate anything out of this list.
        return 0;
    }

    // Calculate the maximum amount of bytes that can be allocated from a PoolChunk in this PoolChunkList.
    //
    // As an example:
    // - If a PoolChunkList has minUsage == 25 we are allowed to allocate at most 75% of the chunkSize because
    //   this is the maximum amount available in any PoolChunk in this PoolChunkList.
    return  (int) (chunkSize * (100L - minUsage) / 100L);
}

// 保证最小 >= 1
private static int minUsage0(int value) {
    return max(1, value);
}

为什么使用 (int) (chunkSize * (100L - minUsage) / 100L) 来计算呢？因为 Chunk 进入当前 PoolChunkList 节点，意味着 Chunk 内存已经分配了 minUsage 比率，所以 Chunk 剩余的容量是 chunkSize * (100L - minUsage) / 100L 。😈 是不是豁然开朗噢？！

2.2 allocate

随着 Chunk 中 Page 的不断分配和释放，会导致很多碎片内存段，大大增加了之后分配一段连续内存的失败率。针对这种情况，可以把内存使用率较大的 Chunk 放到PoolChunkList 链表更后面。

#allocate(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) 方法，给 PooledByteBuf 对象分配内存块，并返回是否分配内存块成功。代码如下：

 1: boolean allocate(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
 2:     // 双向链表中无 Chunk
 3:     // 申请分配的内存超过 ChunkList 的每个 Chunk 最大可分配的容量
 4:     if (head == null || normCapacity > maxCapacity) {
 5:         // Either this PoolChunkList is empty or the requested capacity is larger then the capacity which can
 6:         // be handled by the PoolChunks that are contained in this PoolChunkList.
 7:         return false;
 8:     }
 9:
10:     // 遍历双向链表。注意，遍历的是 ChunkList 的内部双向链表。
11:     for (PoolChunk<T> cur = head;;) {
12:         // 分配内存块
13:         long handle = cur.allocate(normCapacity);
14:         // 分配失败
15:         if (handle < 0) {
16:             // 进入下一节点
17:             cur = cur.next;
18:             // 若下一个节点不存在，返回 false ，结束循环
19:             if (cur == null) {
20:                 return false; // 分配失败
21:             }
22:         // 分配成功
23:         } else {
24:             // 初始化内存块到 PooledByteBuf 对象中
25:             cur.initBuf(buf, handle, reqCapacity);
26:             // 超过当前 ChunkList 管理的 Chunk 的内存使用率上限
27:             if (cur.usage() >= maxUsage) {
28:                 // 从当前 ChunkList 节点移除
29:                 remove(cur);
30:                 // 添加到下一个 ChunkList 节点
31:                 nextList.add(cur);
32:             }
33:             return true; // 分配成功
34:         }
35:     }
36: }

第 2 至 8 行：双向链表中无 Chunk，或者申请分配的内存超过 ChunkList 的每个 Chunk 最大可分配的容量，返回 false ，分配失败。
第 11 行：遍历双向链表。注意，遍历的是 ChunkList 的内部双向链表。
第 13 行：调用 PoolChunk#allocate(normCapacity) 方法，分配内存块。这块，可以结合《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（二）PoolChunk》「2.2 allocate」在复习下。
第 15 至 17 行：分配失败，进入下一个节点。
- 第 18 至 21 行：若下一个节点不存在，返回 false ，分配失败。
第 22 至 25 行：分配成功，调用 PooledByteBuf##initBuf(PooledByteBuf<T> buf, long handle, int reqCapacity) 方法，初始化分配的内存块到 PooledByteBuf 中。这块，可以结合《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（二）PoolChunk》「2.5 initBuf」在复习下。
- 第 26 至 32 行：超过当前 ChunkList 管理的 Chunk 的内存使用率上限，从当前 ChunkList 节点移除，并添加到“下”一个 ChunkList 节点。
  - 第 29 行：调用 #remove(PoolChunk<T> cur) 方法，解析见「2.4.2 remove」。
  - 第 31 行：调用 #remove(PoolChunk<T> cur) 方法，解析见「2.4.1 add」。
- 第 33 行：返回 true ，分配成功。

2.3 free

#free(PoolChunk<T> chunk, long handle) 方法，释放 PoolChunk 的指定位置( handle )的内存块。代码如下：

 1: boolean free(PoolChunk<T> chunk, long handle) {
 2:     // 释放 PoolChunk 的指定位置( handle )的内存块
 3:     chunk.free(handle);
 4:     // 小于当前 ChunkList 管理的 Chunk 的内存使用率下限
 5:     if (chunk.usage() < minUsage) {
 6:         // 从当前 ChunkList 节点移除
 7:         remove(chunk);
 8:         // 添加到上一个 ChunkList 节点
 9:         // Move the PoolChunk down the PoolChunkList linked-list.
10:         return move0(chunk);
11:     }
12:     // 释放成功
13:     return true;
14: }

第 3 行：调用 PoolChunk#free(long handle) 方法，释放指定位置的内存块。这块，可以结合《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（二）PoolChunk》「2.3 free」在复习下。
第 5 行：小于当前 ChunkList 管理的 Chunk 的内存使用率下限：
- 第 7 行：调用 #remove(PoolChunk<T> cur) 方法，从当前 ChunkList 节点移除。
- 第 10 行：调用 #move(PoolChunk<T> chunk) 方法，添加到“上”一个 ChunkList 节点。详细解析，见「2.4.3 move」。
第 13 行：返回 true ，释放成功。

2.4 双向链表操作

2.4.1 add

#add(PoolChunk<T> chunk) 方法，将 PoolChunk 添加到 ChunkList 节点中。代码如下：

1: void add(PoolChunk<T> chunk) {
2:     // 超过当前 ChunkList 管理的 Chunk 的内存使用率上限，继续递归到下一个 ChunkList 节点进行添加。
3:     if (chunk.usage() >= maxUsage) {
4:         nextList.add(chunk);
5:         return;
6:     }
7:     // 执行真正的添加
8:     add0(chunk);
9: }

第 2 至 6 行：超过当前 ChunkList 管理的 Chunk 的内存使用率上限，调用 nextList 的 #add(PoolChunk<T> chunk) 方法，继续递归到下一个 ChunkList 节点进行添加。

第 8 行：调用 #add0(PoolChunk<T> chunk) 方法，执行真正的添加。代码如下：

/**
 * Adds the {@link PoolChunk} to this {@link PoolChunkList}.
 */
void add0(PoolChunk<T> chunk) {
    chunk.parent = this;
    // <1> 无头节点，自己成为头节点
    if (head == null) {
        head = chunk;
        chunk.prev = null;
        chunk.next = null;
    // <2> 有头节点，自己成为头节点，原头节点成为自己的下一个节点
    } else {
        chunk.prev = null;
        chunk.next = head;
        head.prev = chunk;
        head = chunk;
    }
}

<1> 处，比较好理解，胖友自己看。
<2> 处，因为 chunk 新进入下一个 ChunkList 节点，一般来说，内存使用率相对较低，分配内存块成功率相对较高，所以变成新的首节点。

2.4.2 remove

#remove(PoolChunk<T> chunk) 方法，从当前 ChunkList 节点移除。代码如下：

private void remove(PoolChunk<T> cur) {
    // 当前节点为首节点，将下一个节点设置为头节点
    if (cur == head) {
        head = cur.next;
        if (head != null) {
            head.prev = null;
        }
    // 当前节点非首节点，将节点的上一个节点指向节点的下一个节点
    } else {
        PoolChunk<T> next = cur.next;
        cur.prev.next = next;
        if (next != null) {
            next.prev = cur.prev;
        }
    }
}

代码比较简单，胖友自己研究。

2.4.3 move

#move(PoolChunk<T> chunk) 方法，添加到“上”一个 ChunkList 节点。代码如下：

   /**
    * Moves the {@link PoolChunk} down the {@link PoolChunkList} linked-list so it will end up in the right
    * {@link PoolChunkList} that has the correct minUsage / maxUsage in respect to {@link PoolChunk#usage()}.
    */
 1: private boolean move(PoolChunk<T> chunk) {
 2:     assert chunk.usage() < maxUsage;
 3:
 4:     // 小于当前 ChunkList 管理的 Chunk 的内存使用率下限，继续递归到上一个 ChunkList 节点进行添加。
 5:     if (chunk.usage() < minUsage) {
 6:         // Move the PoolChunk down the PoolChunkList linked-list.
 7:         return move0(chunk);
 8:     }
 9:
10:     // 执行真正的添加
11:     // PoolChunk fits into this PoolChunkList, adding it here.
12:     add0(chunk);
13:     return true;
14: }

第 4 至 8 行：小于当前 ChunkList 管理的 Chunk 的内存使用率下限，调用 #move0(PoolChunk<T> chunk) 方法，继续递归到上一个 ChunkList 节点进行添加。代码如下：

private boolean move(PoolChunk<T> chunk) {
    assert chunk.usage() < maxUsage;

    // 小于当前 ChunkList 管理的 Chunk 的内存使用率下限，继续递归到上一个 ChunkList 节点进行添加。
    if (chunk.usage() < minUsage) {
        // Move the PoolChunk down the PoolChunkList linked-list.
        return move0(chunk);
    }

    // 执行真正的添加
    // PoolChunk fits into this PoolChunkList, adding it here.
    add0(chunk);
    return true;
}

第 12 行：调用 #add0(PoolChunk<T> chunk) 方法，执行真正的添加。
第 13 行：返回 true ，移动成功。

2.5 iterator

#iterator() 方法，创建 Iterator 对象。代码如下：

private static final Iterator<PoolChunkMetric> EMPTY_METRICS = Collections.<PoolChunkMetric>emptyList().iterator();

@Override
public Iterator<PoolChunkMetric> iterator() {
    synchronized (arena) {
        // 空，返回 EMPTY_METRICS
        if (head == null) {
            return EMPTY_METRICS;
        }
        // 生成数组，后生成 Iterator
        List<PoolChunkMetric> metrics = new ArrayList<PoolChunkMetric>();
        for (PoolChunk<T> cur = head;;) {
            metrics.add(cur);
            cur = cur.next;
            if (cur == null) {
                break;
            }
        }
        return metrics.iterator();
    }
}

2.6 destroy

#destroy() 方法，销毁。代码如下：

void destroy(PoolArena<T> arena) {
    // 循环，销毁 ChunkList 管理的所有 Chunk
    PoolChunk<T> chunk = head;
    while (chunk != null) {
        arena.destroyChunk(chunk);
        chunk = chunk.next;
    }
    // 置空
    head = null;
}

2.7 PoolChunkListMetric

io.netty.buffer.PoolChunkListMetric ，继承 Iterable 接口，PoolChunkList Metric 接口。代码如下：

public interface PoolChunkListMetric extends Iterable<PoolChunkMetric> {

    /**
     * Return the minimum usage of the chunk list before which chunks are promoted to the previous list.
     */
    int minUsage();

    /**
     * Return the maximum usage of the chunk list after which chunks are promoted to the next list.
     */
    int maxUsage();
}

PoolChunkList 对 PoolChunkMetric 接口的实现，代码如下：

@Override
public int minUsage() {
    return minUsage0(minUsage);
}

@Override
public int maxUsage() {
    return min(maxUsage, 100);
}

3. PoolChunkList 初始化

在 PoolChunkArena 中，初始化 PoolChunkList 代码如下：

// PoolChunkList 之间的双向链表

private final PoolChunkList<T> q050;
private final PoolChunkList<T> q025;
private final PoolChunkList<T> q000;
private final PoolChunkList<T> qInit;
private final PoolChunkList<T> q075;
private final PoolChunkList<T> q100;

/**
 * PoolChunkListMetric 数组
 */
private final List<PoolChunkListMetric> chunkListMetrics;

  1: protected PoolArena(PooledByteBufAllocator parent, int pageSize,
  2:       int maxOrder, int pageShifts, int chunkSize, int cacheAlignment) {
  3:
  4:     // ... 省略其它无关代码
  5:
  6:     // PoolChunkList 之间的双向链表，初始化
  7:
  8:     q100 = new PoolChunkList<T>(this, null, 100, Integer.MAX_VALUE, chunkSize);
  9:     q075 = new PoolChunkList<T>(this, q100, 75, 100, chunkSize);
 10:     q050 = new PoolChunkList<T>(this, q075, 50, 100, chunkSize);
 11:     q025 = new PoolChunkList<T>(this, q050, 25, 75, chunkSize);
 12:     q000 = new PoolChunkList<T>(this, q025, 1, 50, chunkSize);
 13:     qInit = new PoolChunkList<T>(this, q000, Integer.MIN_VALUE, 25, chunkSize);
 14:
 15:     q100.prevList(q075);
 16:     q075.prevList(q050);
 17:     q050.prevList(q025);
 18:     q025.prevList(q000);
 19:     q000.prevList(null); // 无前置节点
 20:     qInit.prevList(qInit); // 前置节点为自己
 21:
 22:     // 创建 PoolChunkListMetric 数组
 23:     List<PoolChunkListMetric> metrics = new ArrayList<PoolChunkListMetric>(6);
 24:     metrics.add(qInit);
 25:     metrics.add(q000);
 26:     metrics.add(q025);
 27:     metrics.add(q050);
 28:     metrics.add(q075);
 29:     metrics.add(q100);
 30:     chunkListMetrics = Collections.unmodifiableList(metrics);
 31: }

PoolChunkList 之间的双向链表有 qInit、q000、q025、q050、q075、q100 有 6 个节点，在【第 6 至 20 行】的代码，进行初始化。链表如下：
// 正向
qInit -> q000 -> q025 -> q050 -> q075 -> q100 -> null

// 逆向
null <- q000 <- q025 <- q050 <- q075 <- q100
qInit <- qInit
- 比较神奇的是，qInit 指向自己？！qInit 用途是，新创建的 Chunk 内存块 chunk_new( 这只是个代号，方便描述 ) ，添加到 qInit 后，不会被释放掉。
  - 为什么不会被释放掉？qInit.minUsage = Integer.MIN_VALUE ，所以在 PoolChunkList#move(PoolChunk chunk) 方法中，chunk_new 的内存使用率最小值为 0 ，所以肯定不会被释放。
  - 那岂不是 chunk_new 无法被释放？随着 chunk_new 逐渐分配内存，内存使用率到达 25 ( qInit.maxUsage )后，会移动到 q000 。再随着 chunk_new 逐渐释放内存，内存使用率降到 0 (q000.minUsage) 后，就可以被释放。
- 当然，如果新创建的 Chunk 内存块 chunk_new 第一次分配的内存使用率超过 25 ( qInit.maxUsage )，不会进入 qInit 中，而是进入后面的 PoolChunkList 节点。
chunkListMetrics 属性，PoolChunkListMetric 数组。在【第 22 至 30 行】的代码，进行初始化。

666. 彩蛋

PoolChunList 相比 PoolSubpage 来说，又又又更加简单啦。

老艿艿整理了下 Arena、ChunkList、Chunk、Page、Subpage 的“操纵”关系如下图：

PoolSubpage

当然，这不是一幅严谨的图，仅仅表达“操纵”的关系。

参考如下文章：

Hypercube 《自顶向下深入分析Netty（十）–PoolChunkList》
占小狼《深入浅出Netty内存管理 PoolChunkList》
