精尽 Netty 源码解析 —— Buffer 之 Jemalloc（二）PoolChunk

1. 概述

老艿艿：如下阐释的内容，参考 Hypercube 《自顶向下深入分析Netty（十）–JEMalloc分配算法》。

为了提高内存分配效率并减少内存碎片，Jemalloc 算法将每个 Arena 切分成多个小块 Chunk 。但是实际上，每个 Chunk 依然是相当大的内存块。因为在 Jemalloc 建议为 4MB ，Netty 默认使用为 16MB 。

为了进一步提供提高内存分配效率并减少内存碎片，Jemalloc 算法将每个 Chunk 切分成多个小块 Page 。一个典型的切分是将 Chunk 切分为 2048 块 Page ，Netty 也是如此，因此 Page 的大小为：16MB / 2048 = 8KB 。

一个好的内存分配算法，应使得已分配内存块尽可能保持连续，这将大大减少内部碎片，由此 Jemalloc 使用伙伴分配算法尽可能提高连续性。伙伴分配算法的示意图如下：

可能很多胖友不了解【伙伴分配算法】，感兴趣的话，可以看看《伙伴分配器的一个极简实现》了解了解。

当然，Netty PoolChunk 也是基于【伙伴分配算法】实现。

满二叉树

图中最底层表示一个被切分为 2048 个 Page 的 Chunk 块。自底向上，每一层节点作为上一层的子节点构造出一棵满二叉树，然后按层分配满足要求的内存块。以待分配序列 8KB、16KB、8KB 为例分析分配过程( 假设每个 Page 大小 8KB )：

8KB —— 需要一个 Page ，第 11 层满足要求，故分配 2048 节点即 Page0 。
16KB —— 需要两个Page ，故需要在第 10 层进行分配，而 1024 的子节点 2048 已分配，从左到右找到满足要求的 1025 节点，故分配节点 1025 即Page2 和 Page3 。
8KB —— 需要一个 Page ，第 11 层满足要求，但是 2048 已分配，从左到右找到 2049 节点即 Page1 进行分配。

总结来说：

分配结束后，已分配连续的 Page0 - Page3 。这样的连续内存块，大大减少内部碎片并提高内存使用率。
通过使用满二叉树这样的树结构，提升检索到可用 Page 的速度，从而提高内存分配效率。

2. PoolChunk

io.netty.buffer.PoolChunk ，实现 PoolChunkMetric 接口，Netty 对 Jemalloc Chunk 的实现类。

2.1 构造方法

/**
 * 所属 Arena 对象
 */
final PoolArena<T> arena;
/**
 * 内存空间。
 *
 * @see PooledByteBuf#memory
 */
final T memory;
/**
 * 是否非池化
 *
 * @see #PoolChunk(PoolArena, Object, int, int) 非池化。当申请的内存大小为 Huge 类型时，创建一整块 Chunk ，并且不拆分成若干 Page
 * @see #PoolChunk(PoolArena, Object, int, int, int, int, int) 池化
 */
final boolean unpooled;
/**
 * TODO 芋艿
 */
final int offset;

/**
 * 分配信息满二叉树
 *
 * index 为节点编号
 */
private final byte[] memoryMap;
/**
 * 高度信息满二叉树
 *
 * index 为节点编号
 */
private final byte[] depthMap;
/**
 * PoolSubpage 数组
 */
private final PoolSubpage<T>[] subpages;
/**
 * 判断分配请求内存是否为 Tiny/Small ，即分配 Subpage 内存块。
 *
 * Used to determine if the requested capacity is equal to or greater than pageSize.
 */
private final int subpageOverflowMask;
/**
 * Page 大小，默认 8KB = 8192B
 */
private final int pageSize;
/**
 * 从 1 开始左移到 {@link #pageSize} 的位数。默认 13 ，1 << 13 = 8192 。
 *
 * 具体用途，见 {@link #allocateRun(int)} 方法，计算指定容量所在满二叉树的层级。
 */
private final int pageShifts;
/**
 * 满二叉树的高度。默认为 11 。
 */
private final int maxOrder;
/**
 * Chunk 内存块占用大小。默认为 16M = 16 * 1024  。
 */
private final int chunkSize;
/**
 * log2 {@link #chunkSize} 的结果。默认为 log2( 16M ) = 24 。
 */
private final int log2ChunkSize;
/**
 * 可分配 {@link #subpages} 的数量，即数组大小。默认为 1 << maxOrder = 1 << 11 = 2048 。
 */
private final int maxSubpageAllocs;
/**
 * 标记节点不可用。默认为 maxOrder + 1 = 12 。
 *
 * Used to mark memory as unusable
 */
private final byte unusable;

/**
 * 剩余可用字节数
 */
private int freeBytes;

/**
 * 所属 PoolChunkList 对象
 */
PoolChunkList<T> parent;
/**
 * 上一个 Chunk 对象
 */
PoolChunk<T> prev;
/**
 * 下一个 Chunk 对象
 */
PoolChunk<T> next;

// 构造方法一：
  1: PoolChunk(PoolArena<T> arena, T memory, int pageSize, int maxOrder, int pageShifts, int chunkSize, int offset) {
  2:     // 池化
  3:     unpooled = false;
  4:     this.arena = arena;
  5:     this.memory = memory;
  6:     this.pageSize = pageSize;
  7:     this.pageShifts = pageShifts;
  8:     this.maxOrder = maxOrder;
  9:     this.chunkSize = chunkSize;
 10:     this.offset = offset;
 11:     unusable = (byte) (maxOrder + 1);
 12:     log2ChunkSize = log2(chunkSize);
 13:     subpageOverflowMask = ~(pageSize - 1);
 14:     freeBytes = chunkSize;
 15:
 16:     assert maxOrder < 30 : "maxOrder should be < 30, but is: " + maxOrder;
 17:     maxSubpageAllocs = 1 << maxOrder;
 18:
 19:     // 初始化 memoryMap 和 depthMap
 20:     // Generate the memory map.
 21:     memoryMap = new byte[maxSubpageAllocs << 1];
 22:     depthMap = new byte[memoryMap.length];
 23:     int memoryMapIndex = 1;
 24:     for (int d = 0; d <= maxOrder; ++ d) { // move down the tree one level at a time
 25:         int depth = 1 << d;
 26:         for (int p = 0; p < depth; ++ p) {
 27:             // in each level traverse left to right and set value to the depth of subtree
 28:             memoryMap[memoryMapIndex] = (byte) d;
 29:             depthMap[memoryMapIndex] = (byte) d;
 30:             memoryMapIndex ++;
 31:         }
 32:     }
 33:
 34:     // 初始化 subpages
 35:     subpages = newSubpageArray(maxSubpageAllocs);
 36: }


// 构造方法二：
 38: /** Creates a special chunk that is not pooled. */
 39: PoolChunk(PoolArena<T> arena, T memory, int size, int offset) {
 40:     // 非池化
 41:     unpooled = true;
 42:     this.arena = arena;
 43:     this.memory = memory;
 44:     this.offset = offset;
 45:     memoryMap = null;
 46:     depthMap = null;
 47:     subpages = null;
 48:     subpageOverflowMask = 0;
 49:     pageSize = 0;
 50:     pageShifts = 0;
 51:     maxOrder = 0;
 52:     unusable = (byte) (maxOrder + 1);
 53:     chunkSize = size;
 54:     log2ChunkSize = log2(chunkSize);
 55:     maxSubpageAllocs = 0;
 56: }

arena 属性，所属 Arena 对象。详细解析，见《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（五）PoolArena》。
- memory 属性，内存空间。即用于 PooledByteBuf.memory 属性，有 Direct ByteBuffer 和 byte[] 字节数组。
- unpooled 属性，是否非池化。
  - unpooled = false ，池化，对应构造方法一。默认情况下，对于分配 16M 以内的内存空间时，Netty 会分配一个 Normal 类型的 Chunk 块。并且，该 Chunk 块在使用完后，进行池化缓存，重复使用。
  - unpooled = true ，非池化，对应构造方法二。默认情况下，对于分配 16M 以上的内存空间时，Netty 会分配一个 Huge 类型的特殊的 Chunk 块。并且，由于 Huge 类型的 Chunk 占用内存空间较大，比较特殊，所以该 Chunk 块在使用完后，立即释放，不进行重复使用。
  - 笔者对 Netty 对 Jemalloc 不同类型的内存块的整理，如下图所示：

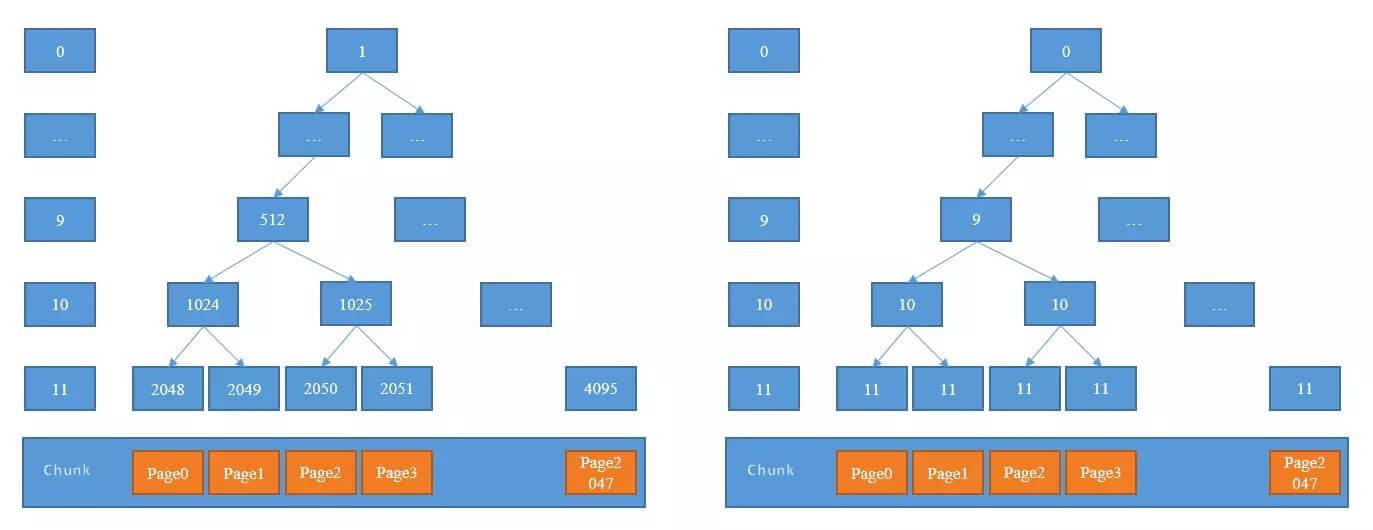

Jemalloc 基于【伙伴分配算法】分配 Chunk 中的 Page 节点。Netty 实现的伙伴分配算法中，构造了两颗满二叉树。因为满二叉树非常适合数组存储，Netty 使用两个字节数组 memoryMap 和 depthMap 来分别表示分配信息满二叉树、高度信息满二叉树。如下图所示：
- maxOrder 属性，满二叉树的高度。默认为 11 。注意，层高是从 0 开始。
- maxSubpageAllocs 属性，可分配的 Page 的数量。默认为 2048 ，在【第 17 行】的代码进行初始化。在第 11 层，可以看到 Page0 - Page2047 这 2048 个节点，也也符合 1 << maxOrder = 11 << 11 = 2048 的计算。
- 在【第 19 至 32 行】的代码，memoryMap 和 depthMap 进行满二叉树的初始化。
  - 数组大小为 maxSubpageAllocs << 1 = 2048 << 1 = 4096 。
  - 数组下标为左图对应的节点编号。在【第 23 行】的代码，从 memoryMapIndex = 1 代码可以看出，满二叉树的节点编号是从 1 开始。省略 0 是因为这样更容易计算父子关系：子节点加倍，父节点减半，例如：512 的子节点为 1024( 512 * 2 )和 1025( 512 * 2 + 1 )。
  - 初始时，memoryMap 和 depthMap 相等，值为节点高度。例如：
    memoryMap[1024] = depthMap[1024] = 10;
    - 对应右图。
  - 分配节点时，depthMap 的值保持不变( 因为，节点的高度没发生变化 )，memoryMap 的值发生变化( 因为，节点的分配信息发生变化 )。当一个节点被分配后，该节点的值设为 unusable( 标记节点不可用。默认为 maxOrder + 1 = 12 ) 。并且，会更新祖先节点的值为其子节点较小的值( 因为，祖先节点共用该节点的 Page 内存；同时，一个父节点有两个子节点，一个节点不可用后，另一个子节点可能可用，所以更新为其子节点较小的值。 )。举个例子，下图表示随着节点 4 分配而更新祖先节点的过程，其中每个节点的第一个数字表示节点编号，第二个数字表示节点高度：
    - 节点 4 被完全分配，将高度值设置为 12 表示不可用。
    - 节点 4 的父节点 2，将高度值更新为两个子节点的较小值。其他祖先节点亦然，直到高度值更新至根节点。
  - memoryMap 数组的值，总结为 3 种情况：
    - 1、memoryMap[id] = depthMap[id] ，该节点没有被分配。
    - 2、最大高度 >= memoryMap[id] > depthMap[id] ，至少有一个子节点被分配，不能再分配该高度满足的内存，但可以根据实际分配较小一些的内存。比如，上图中父节点 2 分配了子节点 4，值从 1 更新为 2，表示该节点不能再分配 8MB 的只能最大分配 4MB 内存，即只剩下节点 5 可用。
    - 3、memoryMap[id] = 最大高度 + 1 ，该节点及其子节点已被完全分配，没有剩余空间。

Chunk 相关字段

chunkSize 属性，Chunk 内存块占用大小。默认为 16M = 16 * 1024KB 。

log2ChunkSize 属性，log2(chunkSize) 的结果。默认为 log2( 16M ) = 24 。代码如下：

private static final int INTEGER_SIZE_MINUS_ONE = Integer.SIZE - 1; // 32 - 1 = 31

private static int log2(int val) {
    // compute the (0-based, with lsb = 0) position of highest set bit i.e, log2
    return INTEGER_SIZE_MINUS_ONE - Integer.numberOfLeadingZeros(val);
}

freeBytes 属性，剩余可用字节数。

Page 相关字段
- pageSize 属性，每个 Page 的大小。默认为 8KB = 8192B 。
- pageShifts 属性，从 1 开始左移到 pageSize 的位数。默认 13 ，1 << 13 = 8192 。具体用于计算指定容量所在满二叉树的层级，详细解析，见「2.2.1 allocateRun」。
SubPage 相关字段
- 详细解析，见《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（三）PoolSubpage》。
- subpages 属性，PoolSubpage 数组。每个节点对应一个 PoolSubpage 对象。因为实际上，每个 Page 还是比较大的内存块，可以进一步切分成小块 SubPage 。在【第 35 行】的代码，调用 #newSubpageArray(int size) 方法，进行初始化。代码如下：
  private PoolSubpage<T>[] newSubpageArray(int size) {
  return new PoolSubpage[size];
  }
  - 默认情况下，数组大小为 maxSubpageAllocs = 2048 。
- subpageOverflowMask 属性，判断分配请求内存是否为 Tiny/Small ，即分配 Subpage 内存块。默认，-8192 。在【13 行】的代码进行初始化。对于 -8192 的二进制，除了首 bits 为 1 ，其它都为 0 。这样，对于小于 8K 字节的申请，求 subpageOverflowMask & length 都等于 0 ；对于大于 8K 字节的申请，求 subpageOverflowMask & length 都不等于 0 。相当于说，做了 if ( length < pageSize ) 的计算优化。
ChunkList 相关字段
- 详细解析，见《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（四）PoolChunkList》。
- parent 属性，所属 PoolChunkList 对象。
- prev 属性，上一个 Chunk 对象。
- next 属性，下一个 Chunk 对象。

内容比较“厚实”( 😈 字比较多 )，建议胖友再读一遍，再看下面的代码具体实现。

2.2 allocate

#allocate(int normCapacity) 方法，分配内存空间。代码如下：

1: long allocate(int normCapacity) {
2:     // 大于等于 Page 大小，分配 Page 内存块
3:     if ((normCapacity & subpageOverflowMask) != 0) { // >= pageSize
4:         return allocateRun(normCapacity);
5:     // 小于 Page 大小，分配 Subpage 内存块
6:     } else {
7:         return allocateSubpage(normCapacity);
8:     }
9: }

第 2 至 4 行：当申请的 normCapacity 大于等于 Page 大小时，调用 #allocateRun(int normCapacity) 方法，分配 Page 内存块。详细解析，见「2.2.1 allocateRun」中。
第 5 至 8 行：调用 #allocateSubpage(int normCapacity) 方法，分配 Subpage 内存块。详细解析，见「2.2.1 allocateSubpage」中。

2.2.1 allocateRun

#allocateRun(int normCapacity) 方法，分配 Page 内存块。代码如下：

   /**
    * Allocate a run of pages (>=1)
    *
    * @param normCapacity normalized capacity
    * @return index in memoryMap
    */
 1: private long allocateRun(int normCapacity) {
 2:     // 获得层级
 3:     int d = maxOrder - (log2(normCapacity) - pageShifts);
 4:     // 获得节点
 5:     int id = allocateNode(d);
 6:     // 未获得到节点，直接返回
 7:     if (id < 0) {
 8:         return id;
 9:     }
10:     // 减少剩余可用字节数
11:     freeBytes -= runLength(id);
12:     return id;
13: }

第 3 行：获得层级。
第 5 行：调用 #allocateNode(int normCapacity) 方法，分配节点。详细解析，见「2.2.3 allocateNode」中。
- 第 7 至 9 行：未获得到节点，直接返回。

第 11 行：调用 #runLength(int id) 方法，计算使用节点的字节数，并减少剩余可用字节数。代码如下：

private int runLength(int id) {
    // represents the size in #bytes supported by node 'id' in the tree
    return 1 << log2ChunkSize - depth(id);
}

private byte depth(int id) {
    return depthMap[id];
}

2.2.2 allocateSubpage

老艿艿：本小节，胖友先看完《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（三）PoolSubpage》。

#allocateSubpage(int normCapacity) 方法，分配 Subpage 内存块。代码如下：

   /**
    * Create/ initialize a new PoolSubpage of normCapacity
    * Any PoolSubpage created/ initialized here is added to subpage pool in the PoolArena that owns this PoolChunk
    *
    * @param normCapacity normalized capacity
    * @return index in memoryMap
    */
 1: private long allocateSubpage(int normCapacity) {
 2:     // 获得对应内存规格的 Subpage 双向链表的 head 节点
 3:     // Obtain the head of the PoolSubPage pool that is owned by the PoolArena and synchronize on it.
 4:     // This is need as we may add it back and so alter the linked-list structure.
 5:     PoolSubpage<T> head = arena.findSubpagePoolHead(normCapacity);
 6:     // 加锁，分配过程会修改双向链表的结构，会存在多线程的情况。
 7:     synchronized (head) {
 8:         // 获得最底层的一个节点。Subpage 只能使用二叉树的最底层的节点。
 9:         int d = maxOrder; // subpages are only be allocated from pages i.e., leaves
10:         int id = allocateNode(d);
11:         // 获取失败，直接返回
12:         if (id < 0) {
13:             return id;
14:         }
15:
16:         final PoolSubpage<T>[] subpages = this.subpages;
17:         final int pageSize = this.pageSize;
18:
19:         // 减少剩余可用字节数
20:         freeBytes -= pageSize;
21:
22:         // 获得节点对应的 subpages 数组的编号
23:         int subpageIdx = subpageIdx(id);
24:         // 获得节点对应的 subpages 数组的 PoolSubpage 对象
25:         PoolSubpage<T> subpage = subpages[subpageIdx];
26:         // 初始化 PoolSubpage 对象
27:         if (subpage == null) { // 不存在，则进行创建 PoolSubpage 对象
28:             subpage = new PoolSubpage<T>(head, this, id, runOffset(id), pageSize, normCapacity);
29:             subpages[subpageIdx] = subpage;
30:         } else { // 存在，则重新初始化 PoolSubpage 对象
31:             subpage.init(head, normCapacity);
32:         }
33:         // 分配 PoolSubpage 内存块
34:         return subpage.allocate();
35:     }
36: }

第 5 行：调用 PoolArena#findSubpagePoolHead(int normCapacity) 方法，获得对应内存规格的 Subpage 双向链表的 head 节点。详细解析，见《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（五）PoolArena》。
第 7 行：synchronized 加锁，分配过程会修改双向链表的结构，会存在多线程的情况。
第 8 至 10 行：调用 #allocateNode(int d) 方法，获得最底层的一个节点。Subpage 只能使用二叉树的最底层的节点。
- 第 11 至 14 行：获取失败，直接返回。
- 第 20 行：减少剩余可用字节数。
第 23 至 34 行：分配 PoolSubpage 内存块。
- 第 23 行：调用 #subpageIdx(int id) 方法，获得节点对应的 subpages 数组的编号。代码如下：
  private int subpageIdx(int memoryMapIdx) {
  return memoryMapIdx ^ maxSubpageAllocs; // remove highest set bit, to get offset
  }
  - 去掉最高位( bit )。例如节点 2048 计算后的结果为 0 。
- 第 25 行：获得节点对应的 subpages 数组的 PoolSubpage 对象。
- 第 26 至 32 行：初始化 PoolSubpage 对象。
- 第 34 行：调用 PoolSubpage#allocate() 方法，分配 PoolSubpage 内存块。

2.2.3 allocateNode

#allocateNode(int normCapacity) 方法，分配节点。代码如下：

   /**
    * Algorithm to allocate an index in memoryMap when we query for a free node
    * at depth d
    *
    * @param d depth
    * @return index in memoryMap
    */
 1: private int allocateNode(int d) {
 2:     int id = 1;
 3:     int initial = - (1 << d); // has last d bits = 0 and rest all = 1
 4:     // 获得根节点的指值。
 5:     // 如果根节点的值，大于 d ，说明，第 d 层没有符合的节点，也就是说 [0, d-1] 层也没有符合的节点。即，当前 Chunk 没有符合的节点。
 6:     byte val = value(id);
 7:     if (val > d) { // unusable
 8:         return -1;
 9:     }
10:     // 获得第 d 层，匹配的节点。
11:     // id & initial 来保证，高度小于 d 会继续循环
12:     while (val < d || (id & initial) == 0) { // id & initial == 1 << d for all ids at depth d, for < d it is 0
13:         // 进入下一层
14:         // 获得左节点的编号
15:         id <<= 1;
16:         // 获得左节点的值
17:         val = value(id);
18:         // 如果值大于 d ，说明，以左节点作为根节点形成虚拟的虚拟满二叉树，没有符合的节点。
19:         if (val > d) {
20:             // 获得右节点的编号
21:             id ^= 1;
22:             // 获得右节点的值
23:             val = value(id);
24:         }
25:     }
26:
27:     // 校验获得的节点值合理
28:     byte value = value(id);
29:     assert value == d && (id & initial) == 1 << d : String.format("val = %d, id & initial = %d, d = %d",
30:             value, id & initial, d);
31:
32:     // 更新获得的节点不可用
33:     setValue(id, unusable); // mark as unusable
34:     // 更新获得的节点的祖先都不可用
35:     updateParentsAlloc(id);
36:
37:     // 返回节点编号
38:     return id;
39: }

第 3 行：通过 - (1 << d) 计算，获得 initial 。用于【第 12 行】的代码，id & initial ，来保证，高度小于 d 会继续循环。
第 6 行：获得根节点( id = 1 )的指值。代码如下：
private byte value(int id) {
return memoryMap[id];
}
- 第 7 至 9 行：如果根节点的值，大于 d ，说明，第 d 层没有符合的节点，也就是说 [1, d-1] 层也没有符合的节点。即，当前 Chunk 没有符合的节点。
第 10 至 25 行：获得第 d 层，匹配的节点。因为 val < d 难以保证是第 d 层，[0, d-1] 层也可以满足 val < d ，所以才有 id & initial 来保证，高度小于 d 会继续循环。
- ← 第 15 行：<< 1 操作，进入下一层。获得左节点的编号。
- ← 第 17 行：获得左节点的值。
- → 第 19 行：如果值大于 d ，说明，以左节点作为根节点形成虚拟的虚拟满二叉树，没有符合的节点。此时，需要跳到右节点。
- → 第 21 行：^ 1 操作，获得右节点的编号。
- → 第 23 行：获得右节点的值。
- 【第 17 行】或者【第 23 行】的代码，会通过【第 12 行】的代码，结束循环。也就说，获得第 d 层，匹配的节点。
第 33 行：调用 #setValue(int id, byte val) 方法，设置获得的节点的值为 unusable ，表示不可用。代码如下：
private void setValue(int id, byte val) {
memoryMap[id] = val;
}
第 35 行：调用 #updateParentsAlloc(int id) 方法，更新获得的节点的祖先都不可用。详细解析，见「2.4.1 updateParentsAlloc」。
第 38 行：返回节点编号。

2.3 free

老艿艿：本小节，胖友先看完《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（三）PoolSubpage》。

#free(long handle) 方法，释放指定位置的内存块。根据情况，内存块可能是 SubPage ，也可能是 Page ，也可能是释放 SubPage 并且释放对应的 Page 。代码如下：

   /**
    * Free a subpage or a run of pages
    * When a subpage is freed from PoolSubpage, it might be added back to subpage pool of the owning PoolArena
    * If the subpage pool in PoolArena has at least one other PoolSubpage of given elemSize, we can
    * completely free the owning Page so it is available for subsequent allocations
    *
    * @param handle handle to free
    */
 1: void free(long handle) {
 2:     // 获得 memoryMap 数组的编号( 下标 )
 3:     int memoryMapIdx = memoryMapIdx(handle);
 4:     // 获得 bitmap 数组的编号( 下标 )。注意，此时获得的还不是真正的 bitmapIdx 值，需要经过 `bitmapIdx & 0x3FFFFFFF` 运算。
 5:     int bitmapIdx = bitmapIdx(handle);
 6:
 7:     // 释放 Subpage begin ~
 8:
 9:     if (bitmapIdx != 0) { // free a subpage bitmapIdx 非空，说明释放的是 Subpage
10:         // 获得 PoolSubpage 对象
11:         PoolSubpage<T> subpage = subpages[subpageIdx(memoryMapIdx)];
12:         assert subpage != null && subpage.doNotDestroy;
13:
14:         // 获得对应内存规格的 Subpage 双向链表的 head 节点
15:         // Obtain the head of the PoolSubPage pool that is owned by the PoolArena and synchronize on it.
16:         // This is need as we may add it back and so alter the linked-list structure.
17:         PoolSubpage<T> head = arena.findSubpagePoolHead(subpage.elemSize);
18:         // 加锁，分配过程会修改双向链表的结构，会存在多线程的情况。
19:         synchronized (head) {
20:             // 释放 Subpage 。
21:             if (subpage.free(head, bitmapIdx & 0x3FFFFFFF)) {
22:                 return;
23:             }
24:             // ↑↑↑ 返回 false ，说明 Page 中无切分正在使用的 Subpage 内存块，所以可以继续向下执行，释放 Page
25:         }
26:     }
27:
28:     // 释放 Page begin ~
29:
30:     // 增加剩余可用字节数
31:     freeBytes += runLength(memoryMapIdx);
32:     // 设置 Page 对应的节点可用
33:     setValue(memoryMapIdx, depth(memoryMapIdx));
34:     // 更新 Page 对应的节点的祖先可用
35:     updateParentsFree(memoryMapIdx);
36: }

第 3 行：调用 #memoryMapIdx(handle) 方法，获得 memoryMap 数组的编号( 下标 )。代码如下：
private static int memoryMapIdx(long handle) {
return (int) handle;
}
第 5 行：调用 #bitmapIdx(handle) 方法，获得 bitmap 数组的编号( 下标 )。代码如下：
private static int bitmapIdx(long handle) {
return (int) (handle >>> Integer.SIZE);
}
- 注意，此时获得的还不是真正的 bitmapIdx 值，需要经过 bitmapIdx & 0x3FFFFFFF 运算，即【第 21 行】的代码。
第 9 至 26 行：释放 Subpage 内存块。
- 第 9 行：通过 bitmapIdx !=0 判断，说明释放的是 Subpage 内存块。
- 第 11 行：获得 PoolSubpage 对象。
- 第 17 行：调用 PoolArena#findSubpagePoolHead(int normCapacity) 方法，获得对应内存规格的 Subpage 双向链表的 head 节点。详细解析，见《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（五）PoolArena》。
- 第 19 行：synchronized 加锁，分配过程会修改双向链表的结构，会存在多线程的情况。
- 第 21 行：调用 SubPage#free(PoolSubpage<T> head, int bitmapIdx) 方法，释放 Subpage 内存块。
  - 如果返回 false ，说明 Page 中无切分正在使用的 Subpage 内存块，所以可以继续向下执行，释放 Page 内存块。
第 30 至 35 行：释放 Page 内存块。
- 第 31 行：增加剩余可用字节数。
- 第 33 行：调用 #setValue(int id, byte val) 方法，设置 Page 对应的节点可用。
- 第 35 行：调用 #updateParentsAlloc(int id) 方法，更新获得的节点的祖先可用。

2.4 updateParents

2.4.1 updateParentsAlloc

#updateParentsAlloc(int id) 方法，更新获得的节点的祖先都不可用。代码如下：

   /**
    * Update method used by allocate
    * This is triggered only when a successor is allocated and all its predecessors
    * need to update their state
    * The minimal depth at which subtree rooted at id has some free space
    *
    * @param id id
    */
 1: private void updateParentsAlloc(int id) {
 2:     while (id > 1) {
 3:         // 获得父节点的编号
 4:         int parentId = id >>> 1;
 5:         // 获得子节点的值
 6:         byte val1 = value(id);
 7:         // 获得另外一个子节点的
 8:         byte val2 = value(id ^ 1);
 9:         // 获得子节点较小值，并设置到父节点
10:         byte val = val1 < val2 ? val1 : val2;
11:         setValue(parentId, val);
12:         // 跳到父节点
13:         id = parentId;
14:     }
15: }

😈 注意，调用此方法时，节点 id 已经更新为不可用。
第 2 行：循环，直到根节点。
第 4 行：>>> 1 操作，获得父节点的编号。
第 5 至 11 行：获得子节点较小值，并调用 #setValue(int id, int value) 方法，设置到父节点。
第 13 行：跳到父节点。

2.4.2 updateParentsFree

#updateParentsAlloc(int id) 方法，更新获得的节点的祖先可用。代码如下：

   /**
    * Update method used by free
    * This needs to handle the special case when both children are completely free
    * in which case parent be directly allocated on request of size = child-size * 2
    *
    * @param id id
    */
 1: private void updateParentsFree(int id) {
 2:     // 获得当前节点的子节点的层级
 3:     int logChild = depth(id) + 1;
 4:     while (id > 1) {
 5:         // 获得父节点的编号
 6:         int parentId = id >>> 1;
 7:         // 获得子节点的值
 8:         byte val1 = value(id);
 9:         // 获得另外一个子节点的值
10:         byte val2 = value(id ^ 1);
11:         // 获得当前节点的层级
12:         logChild -= 1; // in first iteration equals log, subsequently reduce 1 from logChild as we traverse up
13:
14:         // 两个子节点都可用，则直接设置父节点的层级
15:         if (val1 == logChild && val2 == logChild) {
16:             setValue(parentId, (byte) (logChild - 1));
17:         // 两个子节点任一不可用，则取子节点较小值，并设置到父节点
18:         } else {
19:             byte val = val1 < val2 ? val1 : val2;
20:             setValue(parentId, val);
21:         }
22:
23:         // 跳到父节点
24:         id = parentId;
25:     }
26: }

😈 注意，调用此方法时，节点 id 已经更新为可用。
第 3 行：获得当前节点的子节点的层级。
第 4 行：循环，直到根节点。
第 6 行：>>> 1 操作，获得父节点的编号。
第 7 至 10 行：获得两个子节点的值。
第 12 行：获得当前节点的层级。
第 14 至 16 行：两个子节点都可用，则调用 #setValue(id, value) 方法，直接设置父节点的层级( 注意，是 logChild - 1 )。
第 17 至 21 行：两个子节点任一不可用，则#setValue(id, value) 方法，取子节点较小值，并设置到父节点。
第 24 行：跳到父节点。

2.5 initBuf

#initBuf(PooledByteBuf<T> buf, long handle, int reqCapacity) 方法，初始化分配的内存块到 PooledByteBuf 中。代码如下：

 1: void initBuf(PooledByteBuf<T> buf, long handle, int reqCapacity) {
 2:     // 获得 memoryMap 数组的编号( 下标 )
 3:     int memoryMapIdx = memoryMapIdx(handle);
 4:     // 获得 bitmap 数组的编号( 下标 )。注意，此时获得的还不是真正的 bitmapIdx 值，需要经过 `bitmapIdx & 0x3FFFFFFF` 运算。
 5:     int bitmapIdx = bitmapIdx(handle);
 6:     // 内存块为 Page
 7:     if (bitmapIdx == 0) {
 8:         byte val = value(memoryMapIdx);
 9:         assert val == unusable : String.valueOf(val);
10:         // 初始化 Page 内存块到 PooledByteBuf 中
11:         buf.init(this, handle, runOffset(memoryMapIdx) + offset, reqCapacity, runLength(memoryMapIdx), arena.parent.threadCache());
12:     // 内存块为 SubPage
13:     } else {
14:         // 初始化 SubPage 内存块到 PooledByteBuf 中
15:         initBufWithSubpage(buf, handle, bitmapIdx, reqCapacity);
16:     }
17: }

第 3 行：调用 #memoryMapIdx(handle) 方法，获得 memoryMap 数组的编号( 下标 )。
第 5 行：调用 #bitmapIdx(handle) 方法，获得 bitmap 数组的编号( 下标 )。

第 6 至 11 行：通过 bitmapIdx == 0 判断出，内存块是 Page 。所以，调用 PooledByteBuf#init(PoolChunk<T> chunk, long handle, int offset, int length, int maxLength, PoolThreadCache cache) 方法，初始化 Page 内存块到 PooledByteBuf 中。其中，runOffset(memoryMapIdx) + offset 代码块，计算 Page 内存块在 memory 中的开始位置。runOffset(int id) 方法，代码如下：

private int runOffset(int id) {
    // represents the 0-based offset in #bytes from start of the byte-array chunk
    int shift = id ^ 1 << depth(id);
    return shift * runLength(id);
}

private int runLength(int id) {
    // represents the size in #bytes supported by node 'id' in the tree
    return 1 << log2ChunkSize - depth(id);
}

第12 至 16 行：通过 bitmapIdx != 0 判断出，内存块是 SubPage 。所以，调用 #initBufWithSubpage(PooledByteBuf<T> buf, long handle, int reqCapacity) 方法，初始化 SubPage 内存块到 PooledByteBuf 中。详细解析，见「2.5.1 initBufWithSubpage」。

2.5.1 initBufWithSubpage

#initBufWithSubpage(PooledByteBuf<T> buf, long handle, int reqCapacity) 方法，初始化 SubPage 内存块到 PooledByteBuf 中。代码如下：

   void initBufWithSubpage(PooledByteBuf<T> buf, long handle, int reqCapacity) {
       initBufWithSubpage(buf, handle, bitmapIdx(handle), reqCapacity);
   }

 1: private void initBufWithSubpage(PooledByteBuf<T> buf, long handle, int bitmapIdx, int reqCapacity) {
 2:     assert bitmapIdx != 0;
 3:
 4:     // 获得 memoryMap 数组的编号( 下标 )
 5:     int memoryMapIdx = memoryMapIdx(handle);
 6:     // 获得 SubPage 对象
 7:     PoolSubpage<T> subpage = subpages[subpageIdx(memoryMapIdx)];
 8:     assert subpage.doNotDestroy;
 9:     assert reqCapacity <= subpage.elemSize;
10:
11:     // 初始化 SubPage 内存块到 PooledByteBuf 中
12:     buf.init(
13:         this, handle,
14:         runOffset(memoryMapIdx) + (bitmapIdx & 0x3FFFFFFF) * subpage.elemSize + offset,
15:             reqCapacity, subpage.elemSize, arena.parent.threadCache());
16: }

第 3 至 7 行：获得 SubPage 对象。
第 11 至于 15 行：调用 PooledByteBuf#init(PoolChunk<T> chunk, long handle, int offset, int length, int maxLength, PoolThreadCache cache) 方法，初始化 SubPage 内存块到 PooledByteBuf 中。其中，runOffset(memoryMapIdx) + (bitmapIdx & 0x3FFFFFFF) * subpage.elemSize + offset 代码块，计算 SubPage 内存块在 memory 中的开始位置。

2.6 destroy

#destroy() 方法，从 Arena 中销毁当前 Chunk 。代码如下：

void destroy() {
    arena.destroyChunk(this);
}

详细解析，见《精尽 Netty 源码解析 —— Buffer 之 Jemalloc（五）PoolArena》。

2.7 PoolChunkMetric

io.netty.buffer.PoolChunkMetric ，PoolChunk Metric 接口。代码如下：

public interface PoolChunkMetric {

    /**
     * Return the percentage of the current usage of the chunk.
     */
    int usage();

    /**
     * Return the size of the chunk in bytes, this is the maximum of bytes that can be served out of the chunk.
     */
    int chunkSize();

    /**
     * Return the number of free bytes in the chunk.
     */
    int freeBytes();

}

PoolChunk 对 PoolChunkMetric 接口的实现，代码如下：

@Override
public int usage() {
    final int freeBytes;
    synchronized (arena) {
        freeBytes = this.freeBytes;
    }
    return usage(freeBytes);
}

private int usage(int freeBytes) {
    // 全部使用，100%
    if (freeBytes == 0) {
        return 100;
    }

    // 部分使用，最高 99%
    int freePercentage = (int) (freeBytes * 100L / chunkSize);
    if (freePercentage == 0) {
        return 99;
    }
    return 100 - freePercentage;
}

@Override
public int chunkSize() {
    return chunkSize;
}

@Override
public int freeBytes() {
    synchronized (arena) {
        return freeBytes;
    }
}

synchronized 的原因是，保证 freeBytes 对其它线程的可见性。对应 Github 提交为 a7fe6c01539d3ad92d7cd94a25daff9e10851088 。

Motivation:

As we may access the metrics exposed of PooledByteBufAllocator from another thread then the allocations happen we need to ensure we synchronize on the PoolArena to ensure correct visibility.

Modifications:

Synchronize on the PoolArena to ensure correct visibility.

Result:

Fix multi-thread issues on the metrics

666. 彩蛋

老艿艿有点二，在 #allocateNode(int normCapacity) 方法卡了很久。因为没看到 memoryMap 和 depthMap 数组，下标是从 1 开始的！！！我恨那。

参考如下文章：

占小狼《深入浅出Netty内存管理 PoolChunk》
Hypercube 《自顶向下深入分析Netty（十）–PoolChunk》
