数据库实体设计

数据库实体设计 —— 交易（2.2）之物流信息（快递发货）

艿艿目前正在做一个开源的电商项目，胖友可以 star 下。https://gitee.com/zhijiantianya/onemall

1. 概述

本文主要分享交易模块的物流信息的数据库实体设计。

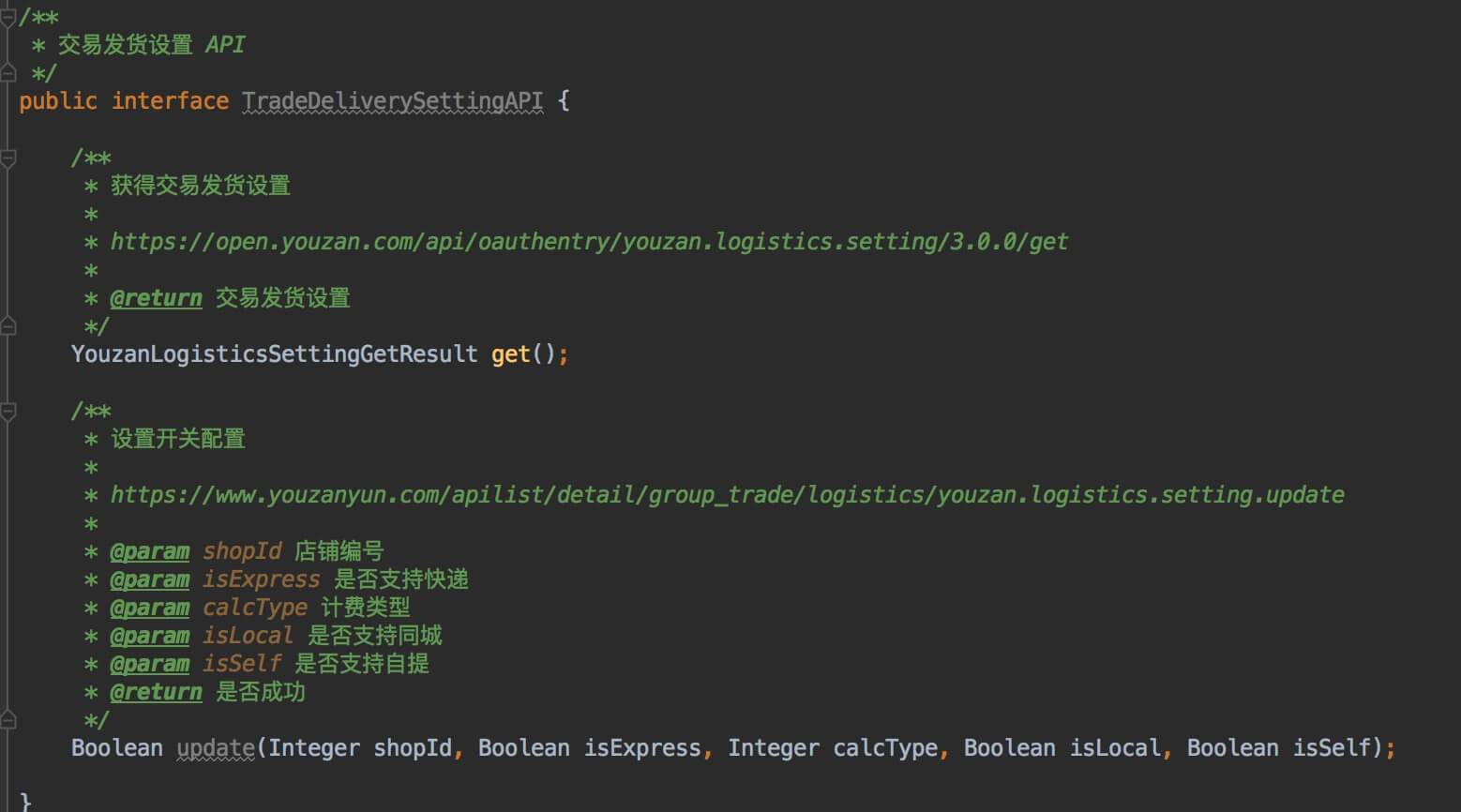

基于如下信息，逆向猜测数据库实体：

【护脸旁白】
笔者非电商行业出身 && 非有赞工程师，所以有错误或不合理的地方，烦请斧正和探讨。
有赞是个各方面都很 NICE 的公司，推荐。

2. 背景了解

2.1 物流设置

订单支持三种物流方式：

通过物流设置，配置三种物流的开关以及全局设置。

本文仅分享快递发货，其他物流方式，在如下文章分享：

界面如下：

2.2 快递发货运费模板

参见文档：

界面如下：

列表
添加

2.3 物流单

在《数据库实体设计 —— 交易（2.1）之订单信息》一文中，我们提到一次交易下，如果购买了多种商品，每种商品会生成一个交易明细。

卖家可以选择多个交易明细进行发货，即一次交易可以有多个物流单。例如，买家购买了 A、B、C 商品，卖家可以按照 [A,B,C] ，也可以 [A,B]+[C]，也可以 [A]+[B]+[C] 以及等等手动发货。

界面如下：

3. 数据库实体

整体实体类关系如下图：

全部实体在 Github 物流实体目录下可见。

3.1 Express

通用

Express ，快递公司，例如圆通，申通等等。

/**
 * 编号
 */
private Integer id;
/**
 * 名字
 */
private String name;
/**
 * 是否展示
 *
 * 1-展示
 * 0-隐藏
 */
private Integer display;

数据

胖友可以解析 youzan_express.json ，生成自己的物流公司数据。有如下注意点：

数据来自有赞 API ，感谢有赞。
如果有些物流自己产品暂不支持，可以设置为隐藏。

3.2 ExpressOrder

通用

ExpressOrder ，快递订单。

/**
 * 快递单号
 */
private String nu;
/**
 * 快递公司编号 {@link Express#id}
 */
private Integer expressId;
/**
 * 创建时间
 */
private Date createdTime;
/**
 * 快递状态
 *
 * 0：在途，即货物处于运输过程中；
 * 1：揽件，货物已由快递公司揽收并且产生了第一条跟踪信息；
 * 2：疑难，货物寄送过程出了问题；
 * 3：签收，收件人已签收；
 * 4：退签，即货物由于用户拒签、超区等原因退回，而且发件人已经签收；
 * 5：派件，即快递正在进行同城派件；
 * 6：退回，货物正处于退回发件人的途中；
 */
private Integer status;
/**
 * 过程事件数据
 *
 * 使用 JSON 将 {@link Event}数组 格式化成字符串
 */
private String data;

商家发货时，填写好快递单号，会插入记录到该表（当然前提是不存在）。
- 「 3.5 TradeDeliveryExpressOrder 」，关联指向 ExpressOrder 。
- 存在单独服务，有定时任务调用不同物流公司的 API 查询快递进度，存储到该表中。猜测有赞使用的是 api.kuaidi100.com 获得物流单号的跟踪信息。
复合主键
- nu ，快递单号。
- expressId ，快递公司编号。
createdTime ，创建时间。注意，这是记录的创建时间，而不是物流订单实际发货的时间。
status ，状态。流转如下图：

data ，过程事件数据，使用 JSON 将 Event 数组格式化成字符串。Event 代码如下：

public static class Event {

    /**
     * 时间
     */
    private Date time;
    /**
     * 状态
     *
     * 与 {@link ExpressOrder#status} 一致
     */
    private Integer status;
    /**
     * 上下文
     *
     * 例如，到达：上海静安区公司宝山服务部 由 已签收 签收 || 到达：浙江杭州余杭区良渚公司 已揽件
     */
    private String context;

}

实际场景下，我们不排除商家乱填或者填错快递单号，系统肯定不能无限轮询 API 查询快递进度。目前笔者的想法是，按照商家填写快递单号，设置一个 refreshTime ，超过这个时间 N 天，不再轮询。没太深入思考，胖友有好的思路，欢迎一起讨论起来。😈

笔者又想了想，ExpressOrder 非业务流程里必须的数据，更多的用处是让用户能方便看到的快递信息。因此，可以考虑在用户进入订单详情页查看快递信息时，调用 api.kuaidi100.com 获得物流单号的跟踪信息。至于是否缓存，笔者觉得不太需要，因为用户不会经常重复看快递信息。当然，胖友的业务场景里需要提供用户物流的进度，例如正在派送中，还是需要存储的。

3.3 TradeDeliverySetting

TradeDeliverySetting ，交易发货设置。

/**
 * 店铺编号 {@link cn.iocoder.doraemon.shopgroup.shop.entity.Shop#id}
 */
private Integer id;
/**
 * 更新时间
 */
private Date updateTime;
/**
 * 是否开通快递发货功能
 */
private Boolean isExpress;
/**
 * 计费方式
 *
 * 0-按商品累加运费
 * 1-组合运费（推荐使用）
 */
private Integer calcType;
/**
 * 是否支持同城
 */
private Boolean isLocal;
/**
 * 是否支持同城定时达
 */
private Boolean isLocalInTime;
/**
 * 是否支持自提
 */
private Boolean isSelf;

id ，店铺编号。通过该字段，和店铺关联。
updateTime ，最后更新时间。
快递发货相关
- isExpress ，是否开通快递发货功能。
- calcType ，计费方式。目前有两种计费方式，参见《运费计费规则》。
同城配送相关
- isLocal ，是否支持同城。
- isLocalInTime ，是否支持同城定时达。
上门自提相关
- isSelf ，是否支持自提。

3.3 TradeDeliveryExpressTemplate

TradeDeliveryExpressTemplate ，交易发货快递运费模板。

/**
 * 模板编号
 */
private Integer id;
/**
 * 店铺编号
 */
private Integer shopId;
/**
 * 模板名称
 */
private String name;
/**
 * 状态
 *
 * 1-正常
 * 2-删除
 */
private Integer status;
/**
 * 当前使用次数
 *
 * 当使用次数大于零，不能删除
 */
private Integer useCount;
/**
 * 付费类型
 *
 * 1-买家付费
 * 2-卖家付费
 */
private Integer payType;
/**
 * 是否包邮
 *
 * 0-否
 * 1-是
 * 2-部分
 */
private Integer freeType;
/**
 * 复制于哪个模板的编号
 */
private Integer copyOfTemplateId;
/**
 * 计算类型
 *
 * 1-按件
 * 2-按重量
 * 3-按体积
 */
private Integer valuationType;
/**
 * 运费规则数组
 *
 * 使用 JSON 将 {@link ValueRule}数组 格式化成字符串
 */
private String valuationRules;
/**
 * 创建时间
 */
private Date createTime;
/**
 * 更新时间
 */
private Date updateTime;
/**
 * 删除时间
 */
private Integer deleteTime;

id ，模板编号。
shopId ，店铺编号。一个店铺可以有多个模板。
name ，模板名称。
status ，状态。删除模板时，标记 status = 2 删除。
useCount ，当前使用该模板的商品数。当 userCount > 0 时，不允许删除。为什么有该字段？商品模块依赖快递模板，模板删除时，需要保证不存在引用该模板的商品。那么如果没有该字段，删除该模板则需要反向依赖商品模块，计算有多少商品引用了该模板。通过这样的方式，进行解耦。当然，商品引用模板时，需要增长计数；取消引用模板时，需要减小计数。
payType ，付费类型。目前有赞看到使用卖家付费。
freeType ，包邮类型。
copyOfTemplateId ，复制自哪个模板的编号。
valuationType ，计算运费类型。目前有赞主要使用按件、按重量。

valuationRules ，运费规则数组。使用 JSON 将 ValueRule 数组格式化成字符串进行存储。ValueRule 代码如下：

/**
 * 地区编号数组
 */
private List<String> regions;
/**
 * 首件数量，单位根据 {@link #valuationType}
 */
private Integer firstAmount;
/**
 * 首件运费，单位：分
 */
private Integer firstFee;
/**
 * 续件数量，单位根据 {@link #valuationType}
 */
private Integer additionalAmount;
/**
 * 续件运费，单位：分
 */
private Integer additionalFee;

regions ，地区编号数组。存储该字段比较讲究：
- 选择浙江省下所有的城市，只需要存储浙江省的地区编号。
- 选择浙江省下部分的城市，存储选择的浙江的城市的地区编号。当然，如果有需要，可以新建一个 ValueRule 对象，配置浙江省剩下部分的城市的价格配置。

😈 这里可能有专业剁手三十年的经验的小伙伴可能就会问：What？包邮怎么处理？

答：包邮在《满减送》功能，后续我们分享营销模块时，会专门分享。

3.5 TradeDeliveryExpressOrder

TradeDeliveryExpressOrder ，交易发货快递订单。

/**
 * 交易编号 {@link cn.iocoder.doraemon.tradegroup.trade.entity.Trade#id}
 */
private String tid;
/**
 * 交易明细编号 {@link cn.iocoder.doraemon.tradegroup.trade.entity.TradeOrder#id}
 */
private Long oid;
/**
 * 快递单号
 */
private String nu;
/**
 * 快递公司编号
 */
private Integer expressId;
/**
 * 状态
 *
 * 1-正常
 * 2-删除
 */
private Integer status;
/**
 * 发货时间
 */
private Date createTime;
/**
 * 删除时间
 */
private Date deleteTime;

指向对应的 TradeOrder
- tid ，交易编号，即 Trade.tid 。
- oid ，交易明细编号，即 TradeOrder.id 。
指向对应的 ExpressOrder
- nu ，快递单号，即 ExpressOrder.nu 。
- expressId ，快递公司编号，即 Express.id 。
status ，状态。卖家可能交易明细( 交易订单 )发货时，填写错了快递单号。此时，可以修改信息。修改时，将原有 TradeDeliveryExpressOrder 记录标记 status = 2 删除，并添加新记录。
