Dubbo

精尽 Dubbo 源码分析 —— HTTP 服务器

本文基于 Dubbo 2.6.1 版本，望知悉。

1. 概述

本文，我们来分享 Dubbo 的 HTTP 服务器，在 dubbo-remoting-http 模块中实现，使用在 http://、 rest://、hessian://、
webservice://
协议上。

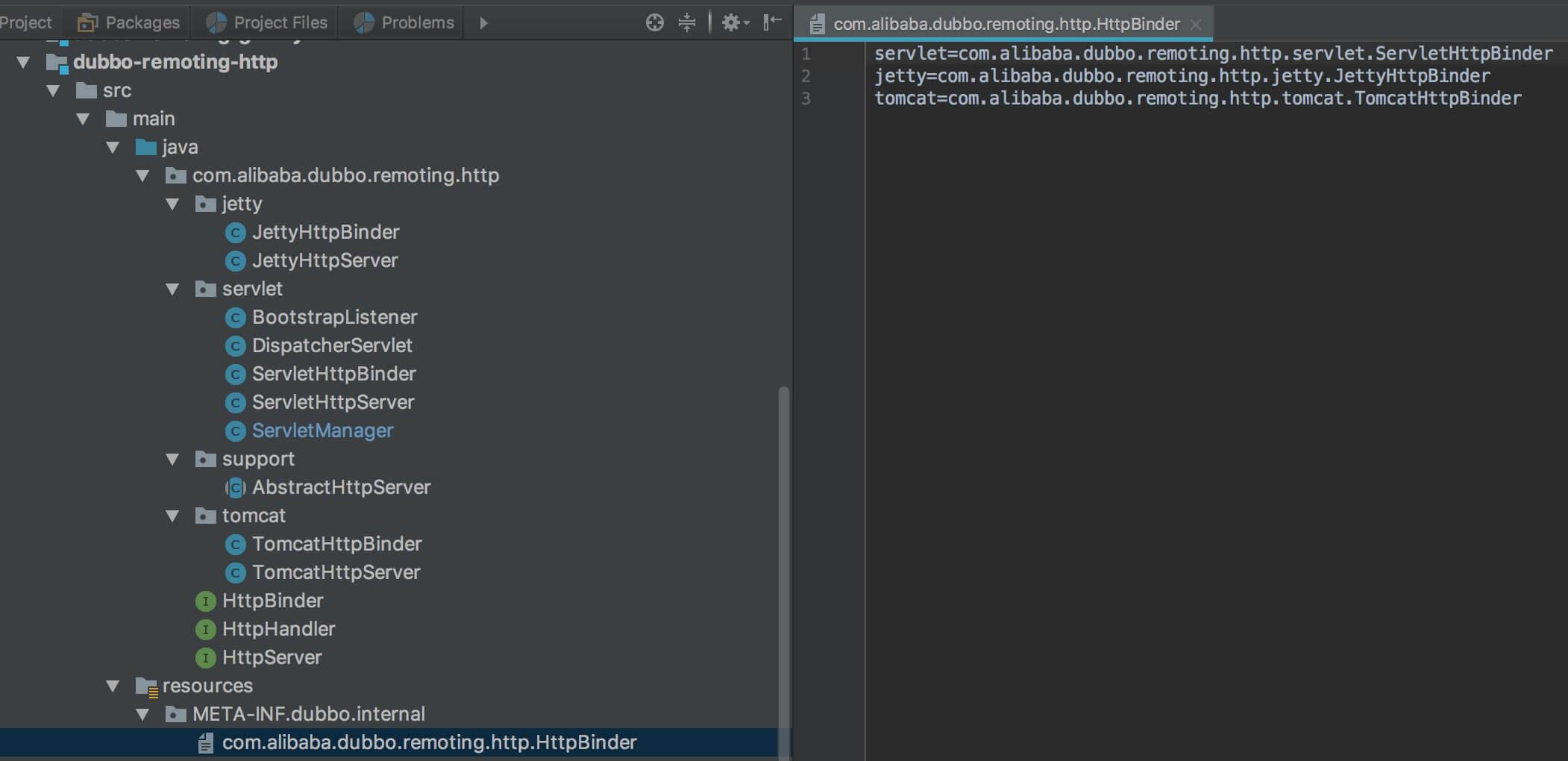

dubbo-remoting-http 只提供 Server 部分，不同于前面分享的 Dubbo 的 NIO 服务器( dubbo-remoting-api )，提供 Client 和 Server 。代码结构如下：代码结构

  • API 层：
    • 最外层：API 定义。
    • support 包： 公用实现。
  • 实现层：
    • jetty 包：基于内嵌的 Jetty 实现，版本为 6.x 。
    • tomcat 包：基于内嵌的 Tomcat 实现，版本为 8.x 。
    • servlet 包：基于 Servlet Bridge Server 实现。简单的说，使用 war 包，部署在外部的 Tomcat 、Jetty 等 Servlet 容器。

在 《Dubbo 用户指南 —— http://》 文档中，分享了具体的配置方式。这块的文档，写的比较简略，如果看不太明白的胖友，可以看看 《Dubbo 组成原理 - http服务消费端如何调用》 作为补充。

另外，文档中推荐使用 Servlet Bridge Server 的部署方式，可能是文档写的比较早，现在主流是的 Fat Jar 的方式，所以实际使用时，jetty 或 tomcat 方式更为适合。

当然，能够方便的通过配置的方式，切换具体的 HTTP 服务的拓展，依托于 Dubbo SPI 的机制。

2. 原理

dubbo-remoting-http 模块，类图如下：

代码结构

  • HttpBinder ，负责创建对应的 HttpServer 对象。
  • 不同的 Protocol ，实现各自的 HttpHandler 类。并且，暴露服务时，启动 HttpServer 的同时，创建对应的 HttpHandler 对象，以 port 为键，注册到 DispatcherServlet 上。
  • DispatcherServlet ，核心，调度请求，到对应的 HttpHandler 中。

整体流程如下：流程

3. API

3.1 HttpServer

com.alibaba.dubbo.remoting.http.HttpServer ，实现 Resetable 接口，HTTP 服务器接口。方法如下：

// 处理器
HttpHandler getHttpHandler();

// 【属性相关】
URL getUrl();
InetSocketAddress getLocalAddress();

// 【状态相关】
boolean isBound();

void close();
void close(int timeout);
boolean isClosed();

3.1.1 AbstractHttpServer

com.alibaba.dubbo.remoting.http.AbstractHttpServer ，实现 HttpServer 接口，HTTP 服务器抽象类。代码如下：

 public abstract class AbstractHttpServer implements HttpServer {

    /**
     * URL 对象
     */
    private final URL url;
    /**
     * 处理器
     */
    private final HttpHandler handler;
    /**
     * 是否关闭
     */
    private volatile boolean closed;

    public AbstractHttpServer(URL url, HttpHandler handler) {
        if (url == null) {
            throw new IllegalArgumentException("url == null");
        }
        if (handler == null) {
            throw new IllegalArgumentException("handler == null");
        }
        this.url = url;
        this.handler = handler;
    }

    @Override
    public HttpHandler getHttpHandler() {
        return handler;
    }

    @Override
    public URL getUrl() {
        return url;
    }

    @Override
    public void reset(URL url) {
    }

    @Override
    public boolean isBound() {
        return true;
    }

    @Override
    public InetSocketAddress getLocalAddress() {
        return url.toInetSocketAddress();
    }

    @Override
    public void close() {
        closed = true;
    }

    @Override
    public void close(int timeout) {
        close();
    }

    @Override
    public boolean isClosed() {
        return closed;
    }

}

3.2 HttpHandler

com.alibaba.dubbo.remoting.http.HttpHandler ，HTTP 处理器接口。方法如下：

/**
 * invoke.
 *
 * 处理器请求
 *
 * @param request  request. 请求
 * @param response response. 响应
 * @throws IOException 当 IO 发生异常
 * @throws ServletException 当 Servlet 发生异常
 */
void handle(HttpServletRequest request, HttpServletResponse response) throws IOException, ServletException;

3.3 HttpBinder

com.alibaba.dubbo.remoting.http.HttpBinder ，HTTP 绑定器接口。方法如下：

@SPI("jetty")
public interface HttpBinder {

    /**
     * bind the server.
     *
     * @param url server url.
     * @return server.
     */
    @Adaptive({Constants.SERVER_KEY})
    HttpServer bind(URL url, HttpHandler handler);

}
  • @SPI("jetty") 注解，Dubbo SPI 拓展点，默认为 "jetty" ，即未配置情况下，使用 Jetty Server 。
  • @Adaptive({Constants.SERVER_KEY}) 注解，基于 Dubbo SPI Adaptive 机制，加载对应的 Server 实现，使用 URL.server 属性。

3.4 DispatcherServlet

com.alibaba.dubbo.remoting.http.serlvet.DispatcherServlet ，实现 javax.servlet.http.HttpServlet 接口，服务请求调度 Servlet。代码如下：

 1: public class DispatcherServlet extends HttpServlet {
 2:
 3:     /**
 4:      * 处理器集合
 5:      *
 6:      * key：服务器端口
 7:      */
 8:     private static final Map<Integer, HttpHandler> handlers = new ConcurrentHashMap<Integer, HttpHandler>();
 9:     /**
10:      * 单例
11:      */
12:     private static DispatcherServlet INSTANCE;
13:
14:     public DispatcherServlet() {
15:         DispatcherServlet.INSTANCE = this;
16:     }
17:
18:     public static DispatcherServlet getInstance() {
19:         return INSTANCE;
20:     }
21:
22:     /**
23:      * 添加处理器
24:      *
25:      * @param port 服务器端口
26:      * @param processor 处理器
27:      */
28:     public static void addHttpHandler(int port, HttpHandler processor) {
29:         handlers.put(port, processor);
30:     }
31:
32:     /**
33:      * 移除处理器
34:      *
35:      * @param port 服务器端口
36:      */
37:     public static void removeHttpHandler(int port) {
38:         handlers.remove(port);
39:     }
40:
41:     @Override
42:     protected void service(HttpServletRequest request, HttpServletResponse response)
43:             throws ServletException, IOException {
44:         // 获得处理器
45:         HttpHandler handler = handlers.get(request.getLocalPort());
46:         // 处理器不存在，报错
47:         if (handler == null) {// service not found.
48:             response.sendError(HttpServletResponse.SC_NOT_FOUND, "Service not found.");
49:         // 处理请求
50:         } else {
51:             handler.handle(request, response);
52:         }
53:     }
54:
55: }
  • handlers 静态属性，处理器集合。
    • #addHttpHandler(port, HttpHandler) 方法，注册处理器。
    • #removeHttpHandler(port) 方法，取消处理器。
  • #service(request, response) 实现方法，调度请求。
    • 第 45 行：基于端口，获得处理器。
    • 第 46 至 48 行：处理器不存在，返回 500 报错。
    • 第 49 至 52 行：调用 HttpHandler#handle(request, response) 方法，处理请求，从而调度到 Service 的对应的方法。

3.5 ServletManager

com.alibaba.dubbo.remoting.http.serlvet.ServletManager ，Servlet 管理器，负责管理 ServletContext ，目前仅有 dubbo-rpc-rest 模块，需要使用到这个类。代码如下：

public class ServletManager {

    /**
     * 外部服务器端口，用于 `servlet` 的服务器端口
     */
    public static final int EXTERNAL_SERVER_PORT = -1234;

    /**
     * 单例
     */
    private static final ServletManager instance = new ServletManager();
    /**
     * ServletContext 集合
     */
    private final Map<Integer, ServletContext> contextMap = new ConcurrentHashMap<Integer, ServletContext>();

    public static ServletManager getInstance() {
        return instance;
    }

    /**
     * 添加 ServletContext 对象
     *
     * @param port 服务器端口
     * @param servletContext ServletContext 对象
     */
    public void addServletContext(int port, ServletContext servletContext) {
        contextMap.put(port, servletContext);
    }

    /**
     * 移除 ServletContext 对象
     *
     * @param port 服务器端口
     */
    public void removeServletContext(int port) {
        contextMap.remove(port);
    }

    /**
     * 获得 ServletContext 对象
     *
     * @param port 服务器端口
     * @return ServletContext 对象
     */
    public ServletContext getServletContext(int port) {
        return contextMap.get(port);
    }

}
  • EXTERNAL_SERVER_PORT 静态属性，外部服务器端口，用于 servlet 的服务器端口。
  • contextMap 静态属性，ServletContext 集合。
    • #addServletContext(port, ServletContext) 方法，添加。
    • #removeServletContext(port) 方法，移除。
    • #getServletContext(port) 方法，查询。

4. Tomcat 实现

4.1 TomcatHttpServer

com.alibaba.dubbo.remoting.http.tomcat.TomcatHttpServer ，实现 AbstractHttpServer 抽象类，基于 Tomcat 的 HTTP 服务器实现类。

4.1.1 构造方法

 1: /**
 2:  * 内嵌的 Tomcat 对象
 3:  */
 4: private final Tomcat tomcat;
 5: /**
 6:  * URL 对象
 7:  */
 8: private final URL url;
 9:
10: public TomcatHttpServer(URL url, final HttpHandler handler) {
11:     super(url, handler);
12:     this.url = url;
13:
14:     // 注册 HttpHandler 到 DispatcherServlet 中
15:     DispatcherServlet.addHttpHandler(url.getPort(), handler);
16:
17:     // 创建内嵌的 Tomcat 对象
18:     String baseDir = new File(System.getProperty("java.io.tmpdir")).getAbsolutePath();
19:     tomcat = new Tomcat();
20:     tomcat.setBaseDir(baseDir);
21:     tomcat.setPort(url.getPort());
22:     tomcat.getConnector().setProperty("maxThreads", String.valueOf(url.getParameter(Constants.THREADS_KEY, Constants.DEFAULT_THREADS))); // 最大线程数
23: //    tomcat.getConnector().setProperty(
24: //            "minSpareThreads", String.valueOf(url.getParameter(Constants.THREADS_KEY, Constants.DEFAULT_THREADS)));
25:     tomcat.getConnector().setProperty("maxConnections", String.valueOf(url.getParameter(Constants.ACCEPTS_KEY, -1))); // 最大连接池
26:     tomcat.getConnector().setProperty("URIEncoding", "UTF-8"); // 编码为 UTF-8
27:     tomcat.getConnector().setProperty("connectionTimeout", "60000"); // 连接超时，60 秒
28:     tomcat.getConnector().setProperty("maxKeepAliveRequests", "-1");
29:     tomcat.getConnector().setProtocol("org.apache.coyote.http11.Http11NioProtocol");
30:
31:     // 添加 DispatcherServlet 到 Tomcat 中
32:     Context context = tomcat.addContext("/", baseDir);
33:     Tomcat.addServlet(context, "dispatcher", new DispatcherServlet());
34:     context.addServletMapping("/*", "dispatcher");
35:
36:     // 添加 ServletContext 对象，到 ServletManager 中
37:     ServletManager.getInstance().addServletContext(url.getPort(), context.getServletContext());
38:
39:     // 启动 Tomcat
40:     try {
41:         tomcat.start();
42:     } catch (LifecycleException e) {
43:         throw new IllegalStateException("Failed to start tomcat server at " + url.getAddress(), e);
44:     }
45: }
  • 第 15 行：调用 DispatcherServlet#addHttpHandler(port, handler) 方法，注册 HttpHandler 到 DispatcherServlet 中。
  • 第 17 至 29 行：创建内嵌的 Tomcat 对象。
  • 第 31 至 34 行：创建并添加 DispatcherServlet 对象，到 Tomcat 中。
  • 第 37 行：调用 ServletManager#addServletContext(port, ServletContext) 方法，添加 DispatcherServlet 对象，到 ServletManager 中。
  • 第 39 至 44 行：调用 Tomcat#start() 方法，启动 Tomcat 。

4.1.2 关闭

@Override
public void close() {
    // 标记关闭
    super.close();

    // 移除 ServletContext 对象
    ServletManager.getInstance().removeServletContext(url.getPort());

    // 关闭 Tomcat
    try {
        tomcat.stop();
    } catch (Exception e) {
        logger.warn(e.getMessage(), e);
    }
}
  • 缺少，调用 DispacherServlet#remove(port) 方法，将 HttpHandler 对象，移除出 DispatcherServlet 。

4.2 TomcatHttpBinder

com.alibaba.dubbo.remoting.http.tomcat.TomcatHttpBinder ，TomcatHttpServer 绑定器实现类。代码如下：

public class TomcatHttpBinder implements HttpBinder {

    @Override
    public HttpServer bind(URL url, HttpHandler handler) {
        return new TomcatHttpServer(url, handler);
    }

}

5. Jetty 实现

jetty 和 tomcat 包的实现，差不多，主要差异在 Tomcat 和 Jetty 的 API 不同。

所以，下面我们就贴贴代码啦，当然，还是有中文详细注释的。

5.1 JettyHttpServer

public class JettyHttpServer extends AbstractHttpServer {

    private static final Logger logger = LoggerFactory.getLogger(JettyHttpServer.class);

    /**
     * 内嵌的 Jetty 服务器
     */
    private Server server;
    /**
     * URL 对象
     */
    private URL url;

    public JettyHttpServer(URL url, final HttpHandler handler) {
        super(url, handler);
        this.url = url;

        // 设置日志的配置
        // TODO we should leave this setting to slf4j
        // we must disable the debug logging for production use
        Log.setLog(new StdErrLog());
        Log.getLog().setDebugEnabled(false);

        // 注册 HttpHandler 到 DispatcherServlet 中
        DispatcherServlet.addHttpHandler(url.getParameter(Constants.BIND_PORT_KEY, url.getPort()), handler);

        // 创建线程池
        int threads = url.getParameter(Constants.THREADS_KEY, Constants.DEFAULT_THREADS);
        QueuedThreadPool threadPool = new QueuedThreadPool();
        threadPool.setDaemon(true);
        threadPool.setMaxThreads(threads);
        threadPool.setMinThreads(threads);

        // 创建 Jetty Connector 对象
        SelectChannelConnector connector = new SelectChannelConnector();
        String bindIp = url.getParameter(Constants.BIND_IP_KEY, url.getHost());
        if (!url.isAnyHost() && NetUtils.isValidLocalHost(bindIp)) {
            connector.setHost(bindIp);
        }
        connector.setPort(url.getParameter(Constants.BIND_PORT_KEY, url.getPort()));

        // 创建内嵌的 Jetty 对象
        server = new Server();
        server.setThreadPool(threadPool);
        server.addConnector(connector);

        // 添加 DispatcherServlet 到 Jetty 中
        ServletHandler servletHandler = new ServletHandler();
        ServletHolder servletHolder = servletHandler.addServletWithMapping(DispatcherServlet.class, "/*");
        servletHolder.setInitOrder(2);

        // 添加 ServletContext 对象，到 ServletManager 中
        // dubbo's original impl can't support the use of ServletContext
//        server.addHandler(servletHandler);
        // TODO Context.SESSIONS is the best option here?
        Context context = new Context(server, "/", Context.SESSIONS);
        context.setServletHandler(servletHandler);
        ServletManager.getInstance().addServletContext(url.getParameter(Constants.BIND_PORT_KEY, url.getPort()), context.getServletContext());

        // 启动 Jetty
        try {
            server.start();
        } catch (Exception e) {
            throw new IllegalStateException("Failed to start jetty server on " + url.getParameter(Constants.BIND_IP_KEY) + ":" + url.getParameter(Constants.BIND_PORT_KEY) + ", cause: "
                    + e.getMessage(), e);
        }
    }

    @Override
    public void close() {
        // 标记关闭
        super.close();

        // 移除 ServletContext 对象
        ServletManager.getInstance().removeServletContext(url.getParameter(Constants.BIND_PORT_KEY, url.getPort()));

        // 关闭 Jetty
        if (server != null) {
            try {
                server.stop();
            } catch (Exception e) {
                logger.warn(e.getMessage(), e);
            }
        }
    }

}

5.2 JettyHttpBinder

public class JettyHttpBinder implements HttpBinder {

    @Override
    public HttpServer bind(URL url, HttpHandler handler) {
        return new JettyHttpServer(url, handler);
    }

}

6. Servlet Bridge 实现

6.1 ServletHttpServer

com.alibaba.dubbo.remoting.http.servlet.ServletHttpServer ，实现 AbstractHttpServer 抽象类， 基于 Servlet 的服务器实现类。代码如下：

public class ServletHttpServer extends AbstractHttpServer {

    public ServletHttpServer(URL url, HttpHandler handler) {
        super(url, handler);

        // 注册 HttpHandler 到 DispatcherServlet 中
        DispatcherServlet.addHttpHandler(url.getParameter(Constants.BIND_PORT_KEY, 8080), handler);
    }

}
  • 注意，在 <dubbo:protocol /> 配置的端口，和外部的 Servlet 容器的端口，保持一致。
  • 需要配置 DispatcherServlet 到 web.xml 中。通过这样的方式，让外部的 Servlet 容器，可以进行转发。

6.2 ServletHttpBinder

public class ServletHttpBinder implements HttpBinder {

    @Adaptive()
    public HttpServer bind(URL url, HttpHandler handler) {
        return new ServletHttpServer(url, handler);
    }

}

6.3 BootstrapListener

com.alibaba.dubbo.remoting.http.servlet.BootstrapListener ，实现 ServletContextListener 接口， 启动监听器。代码如下：

public class BootstrapListener implements ServletContextListener {

    @Override
    public void contextInitialized(ServletContextEvent servletContextEvent) {
        ServletManager.getInstance().addServletContext(ServletManager.EXTERNAL_SERVER_PORT, servletContextEvent.getServletContext());
    }

    @Override
    public void contextDestroyed(ServletContextEvent servletContextEvent) {
        ServletManager.getInstance().removeServletContext(ServletManager.EXTERNAL_SERVER_PORT);
    }

}
  • 需要配置 BootstrapListener 到 web.xml 中。通过这样的方式，让外部的 ServletContext 对象，添加到 ServletManager 中。

666. 彩蛋

知识星球

清明节，扫代码第四波。

又开阔了下思路，美滋滋。另外，艿艿配置了 http:// 协议的例子，使用 Tomcat 内嵌服务器。地址如下：

总访客数 次 && 总访问量 次
